Vielleicht kennen einige von Euch ja des LED-Panel OBERGRÄNSAD von Ikea.

Im Originalzustand kann es ein paar verschiedene Muster darstellen.
Eher sinnlos das ganze.

Aber es gibt eine Möglichkeit den Controller durch einen D1 Mini ESP zu ersetzen und dann etwas anderes darstellen zu lassen.

Also habe ich mir so etwas gebaut laut der Anleitung hier.
Bzw. auch bei Make

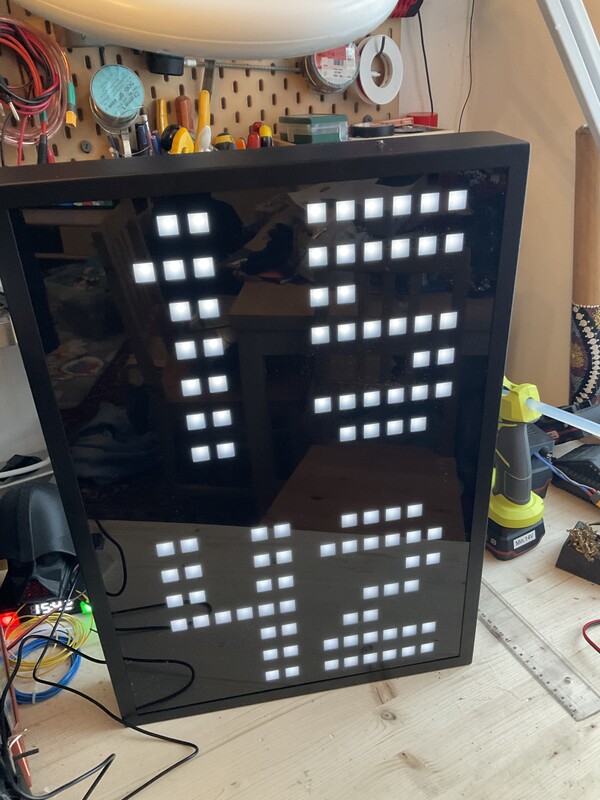

Und so sieht es dann aus.

Der Umbau ist wirklich relativ einfach.

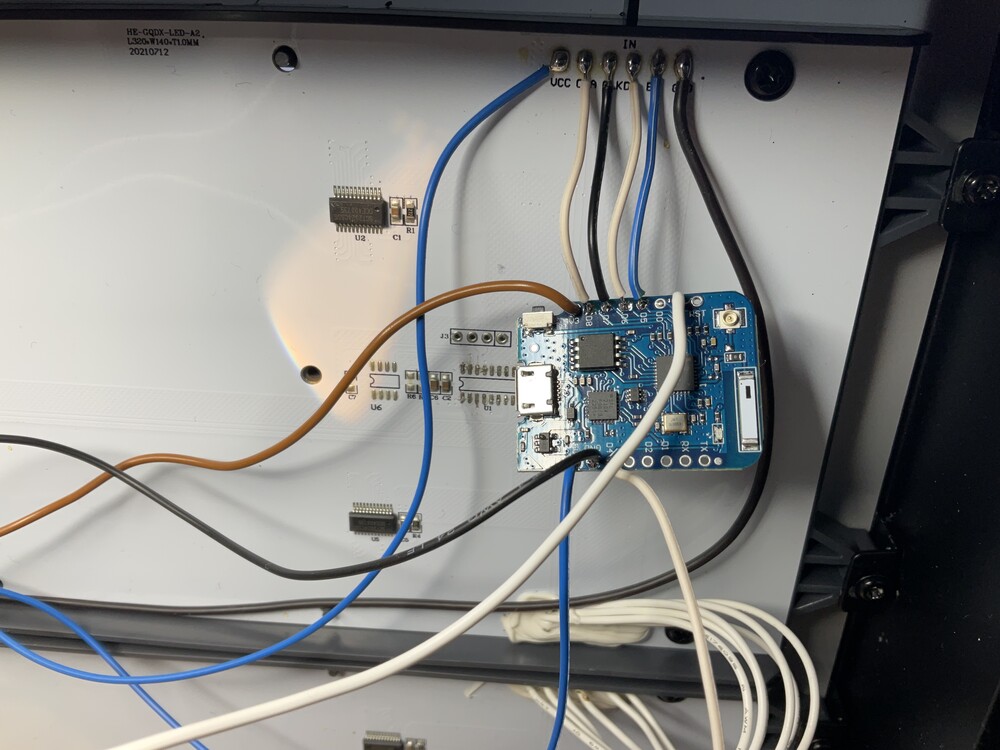

Alter Chip wurde ausgelotet, wobei man da nicht besonders aufpassen muss, da man ihn nicht mehr benötigt und D1 Mini wird angelötet.
Taster, Kondensator zur Spannungsatabilisierung und ein LDR zur automatischen Helligkeitsregelung.

Die Zeit holt sich der D1 Mini aus dem Internet, und wenn man etwas programmieren kann, kann man natürlich auch noch andere Dinge als nur die Zeit anzeigen lassen.

Wem das ganze zu groß ist, für den gibt es noch eine kleinere ähnliche Mööglichkeit mit dem IKEA Frekwens. Siehe Y-Clock

Also wenn ich das nächste mal bei IKEA bin, hole ich mir 1-2 von den Frekvens Dingern.

(Geändert von Jean Luc um 19:32 am 19. Jan. 2024)

To boldly go where no ones has gone before.

Beiträge gesamt: 3975 | Durchschnitt: 0 Postings pro Tag
Registrierung: Okt. 2001 | Dabei seit: 8431 Tagen | Erstellt: 17:08 am 19. Jan. 2024

daniel aus wien online Real OC or Post God ! 23 Jahre dabei ! AMD Ryzen 5 4700 MHz @ 5701 MHz 85°C mit 1.25 Volt	Sehr cooles Projekt. Das Teil gefällt mir gut Dass ich das Ding bei Ikea noch nie gesehen hab Ich bastel demnächst für zuhause ne Anzeige wo die Abfahrzeit der nächstgelegenen Autobushaltestelle in Echtzeit angezeigt wird. https://github.com/coppermilk/wiener_linien_esp32_monitor
	Beiträge gesamt: 10712 \| Durchschnitt: 1 Postings pro Tag Registrierung: Juli 2001 \| Dabei seit: 8539 Tagen \| Erstellt: 18:11 am 19. Jan. 2024

Jean Luc aus WIEN offline OC God 23 Jahre dabei ! AMD Ryzen 7 4200 MHz @ 4200 MHz	Ist ja geil. Habs soeben auf meine ToDo Liste gesetzt. Danke für den Link To boldly go where no ones has gone before.
	Beiträge gesamt: 3975 \| Durchschnitt: 0 Postings pro Tag Registrierung: Okt. 2001 \| Dabei seit: 8431 Tagen \| Erstellt: 18:20 am 19. Jan. 2024

daniel aus wien online Real OC or Post God ! 23 Jahre dabei ! AMD Ryzen 5 4700 MHz @ 5701 MHz 85°C mit 1.25 Volt	gerne
	Beiträge gesamt: 10712 \| Durchschnitt: 1 Postings pro Tag Registrierung: Juli 2001 \| Dabei seit: 8539 Tagen \| Erstellt: 19:21 am 19. Jan. 2024

Jean Luc aus WIEN offline OC God 23 Jahre dabei ! AMD Ryzen 7 4200 MHz @ 4200 MHz	Hab’s schon bestellt. Ist super praktisch, dann hat der Junior keine Ausrede mehr wenn er zu spät zur Straßenbahn kommt. Gibst das auch für die Bahn? Ich meine die ÖBB, weil die DB kommt sowieso immer zu spät. To boldly go where no ones has gone before.
	Beiträge gesamt: 3975 \| Durchschnitt: 0 Postings pro Tag Registrierung: Okt. 2001 \| Dabei seit: 8431 Tagen \| Erstellt: 19:34 am 19. Jan. 2024

ocinside
aus Krefeld
online

Administrator
23 Jahre dabei !

Intel Core i9
3600 MHz @ 5200 MHz
78°C mit 1.552 Volt

Tolles Projekt, wundert mich auch, dass ich die Anzeige noch nie bei IKEA gesehen habe :noidea:

Und das obwohl ich schon immer mal überlegt hatte, mir so ein großes Gitter aus LEDs mit Unterteilungen selbst zu basteln.
Aber die liebe Zeit hat mir da leider einen Strich durch die Rechnung gemacht.

Hardware News lesen * Unterhalten * Smarthome und Gadgets
Übertakten, Modding und Testberichte * Fanartikel kaufen

Beiträge gesamt: 170901 | Durchschnitt: 20 Postings pro Tag
Registrierung: April 2001 | Dabei seit: 8606 Tagen | Erstellt: 20:39 am 19. Jan. 2024

Jean Luc aus WIEN offline OC God 23 Jahre dabei ! AMD Ryzen 7 4200 MHz @ 4200 MHz	So mittlerweile kann ich sagen, dass die Uhr richtig gut aussieht wenn sie an der wand hängt. Und die LEDs sind schön gleichmäßig diffus, blenden nicht und auch die automatische Helligkeit mittels LDR funktioniert gut. To boldly go where no ones has gone before.
	Beiträge gesamt: 3975 \| Durchschnitt: 0 Postings pro Tag Registrierung: Okt. 2001 \| Dabei seit: 8431 Tagen \| Erstellt: 19:18 am 21. Jan. 2024
