Aus einem speziellen Grund und für einen kleinen Zeitsprung schlappe 30 Jahre zurück, haben wir uns hier mal ein altes MSI MS-6140 mit einem Intel Pentium II 233 MMX Slot 1 Prozessor vorgeknöpft, denn auch so etwas konnte man damals schon ordentlich übertakten

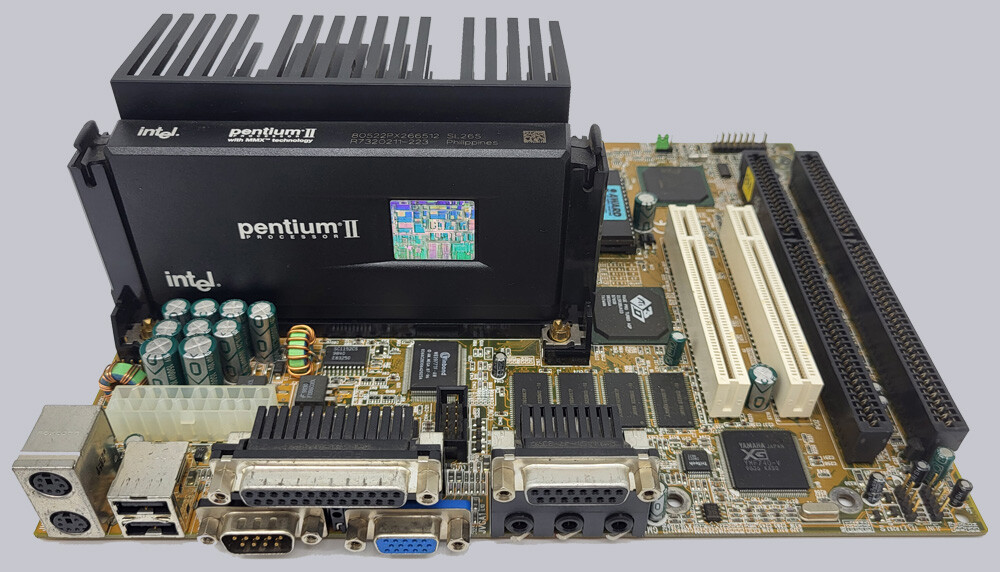

Das MSI MS6140 Mainboard ist mit einem Intel 440EX Chipsatz und ATi 3D Rage Pro GPU bestückt
Dazu bietet es noch 2x 32-bit PCI und 2x 16-bit ISA Slots. Es kann maximal 256MB RAM ansprechen und bestückt haben wir es mit einem 128MB 168-pin EDO RAM Modul.

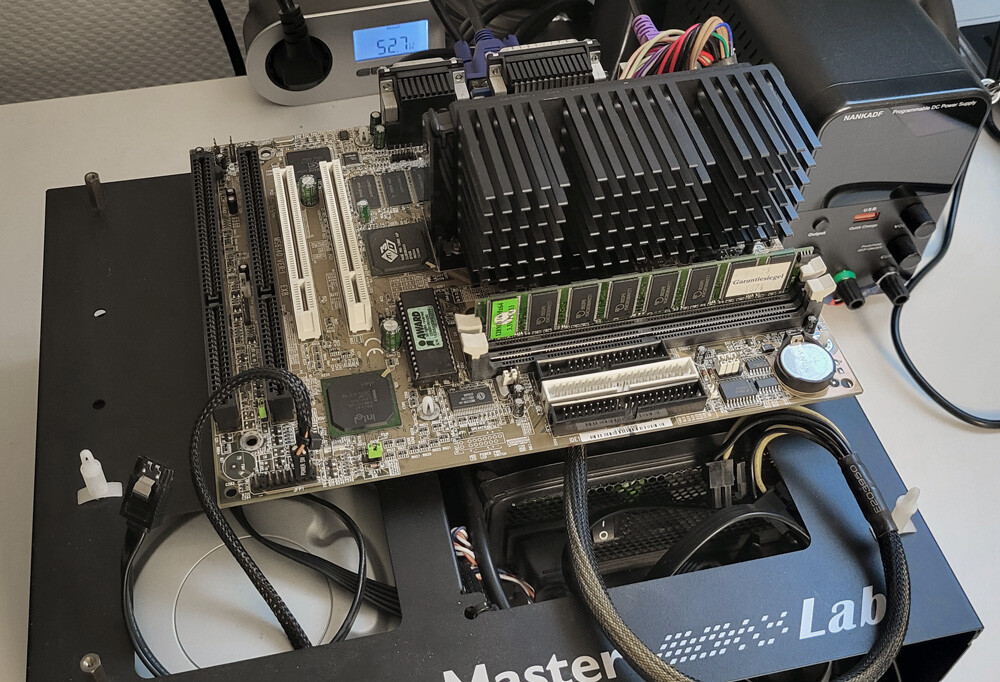

Erstmal musste das System aber zum Laufen gebracht werden.
Also ASRock X670E Taichi Carrara AMD AM5 Mainboard mit AMD Ryzen 9 7950X Prozessor runter vom Testbench und rauf mit dem PII-233 System
Ursprünglich läuft der Intel Pentium II 233 bei einem Bustakt von 66 MHz mit einem Multiplikator von 3,5 auf 233 MHz.
Grafik ist zum Glück schon onBoard, aber der Monitor unterstützt kein Sub-D mehr und natürlich kann man noch kein USB-C am alten MS-6140 Mainboard anstecken
Also alten Samsung Monitor mit Sub-D und dazu auch gleich noch ein Cherry Keyboard mit PS/2 Anschluss rausgeholt und alles angeschlossen.
Ein aktuelles ATX Netzteil konnte problemlos angeschlossen werden.

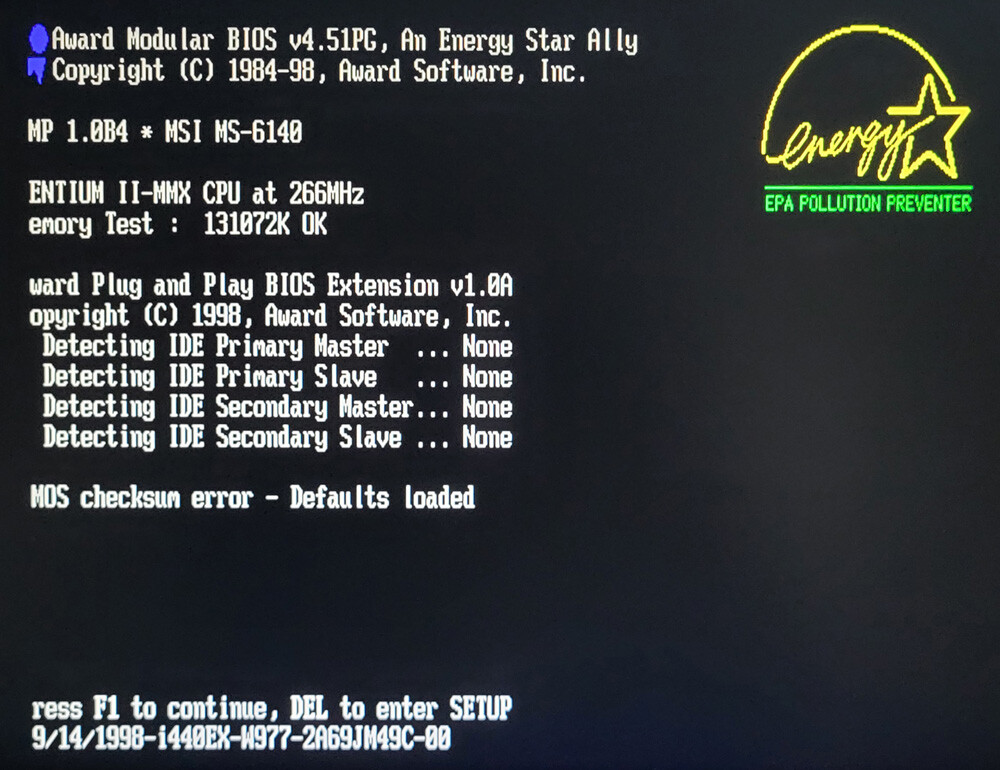

Also einschalten und ... warten ... und dann ... warten ... und dann wie erwartet CMOS Checksum Error, aber egal, das Energy Star Label ist zu sehen und der Rechner startet noch!

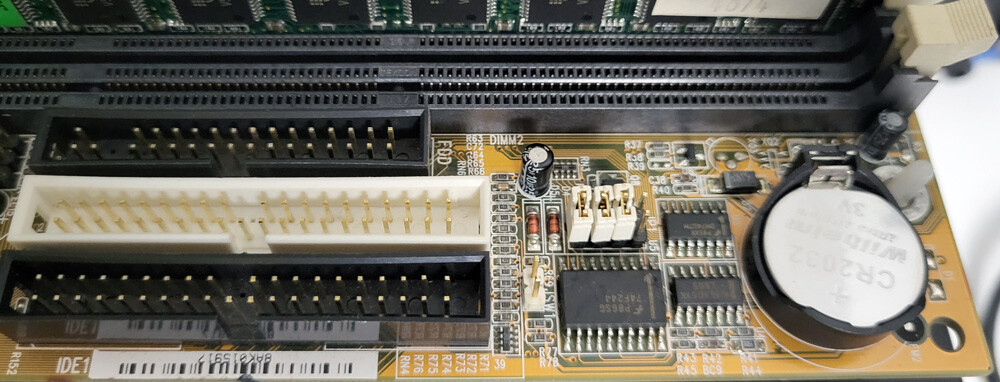

Da anscheinend alle Kondensatoren auf dem Mainboard die knapp 30 Jahre überlebt haben, musste es natürlich gleich übertaktet werden. Also Jumper von 233 MHz auf 266 MHz bzw. den Multi von 3,5x auf 4x und schauen, ob es läuft.
Und siehe da, 266 MHz läuft, aber da geht bestimmt noch mehr

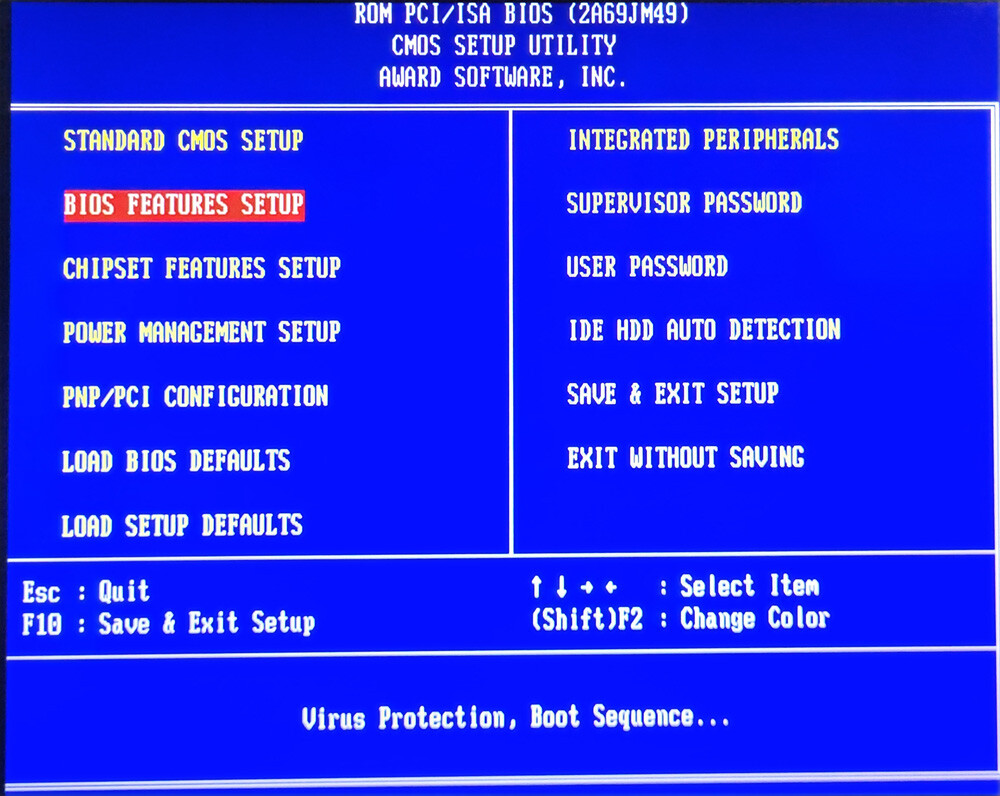

Erstmal die CR2032 Knopfzelle erneuern und dann ins BIOS. Das BIOS erreicht man wie gehabt über die Entf. Taste, nur den Screenshot mit F12 auf den USB Stick gab es damals noch nicht.
Nun die Jumper auf 4,5x umstecken, um 300 MHz zu erreichen und siehe da, selbst das klappt noch mit dem passiv gekühlten 233er PII Wurde auch ordentlich heiß. Der Kühler ist bei der passiven Ausführung übrigens vernietet, so dass man leider nicht mal eben die Wärmeleitpaste erneuern kann ... aber was sind schon 30 Jahre
Uns hat die kleine Zeitreise jedenfalls Spaß gemacht und wir hoffen euch auch
