WTRiker aus Neuenhagen b.Berlin offline Basic OC 11 Jahre dabei !	Hallo, ich habe mir jetzt doch überlegt die Power On/Off Funktion vom USB Ultra IR v2.0 zu nutzen.Dazu habe ich meinen Aspire R6300 Revo aufgemacht und habe den Power Taster freigelegt,der ist übrigens fest verlötet ,(siehe Bild) Jetzt meine Frage.Wo an dem Taster kommen die Kabel ran? (Geändert von WTRiker um 11:14 am Mai 21, 2013) Ich nutze Win10 pro 64Bit Ultimate
	Beiträge gesamt: 140 \| Durchschnitt: 0 Postings pro Tag Registrierung: April 2013 \| Dabei seit: 4251 Tagen \| Erstellt: 11:13 am 21. Mai 2013

ocinside
aus Krefeld
online

Administrator
23 Jahre dabei !

Intel Core i9
3600 MHz @ 5200 MHz
78°C mit 1.552 Volt

Konntest du doch nicht widerstehen ?
Ich kenne das nur zu gut ... :lol:

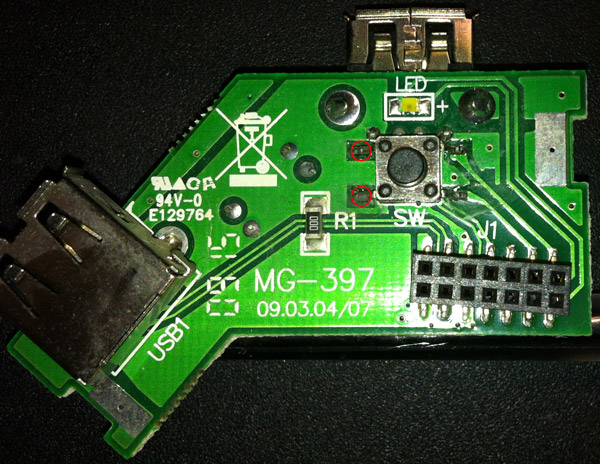

Ich habe dir die beiden Punkte am Acer Aspire Revo R3600 Powertaster rot markiert, wo du die beiden Leitungen vom USB Ultra IR v2.0 meines Erachtens nach am einfachsten anlöten könntest:

Natürlich wie immer ohne Gewähr und ohne Rücksicht auf Verluste

Die Polung zum Optokoppler mußt du leider ausprobieren, aber die kannst du dann ja hinterher problemlos am USB Ultra IR v2.0 ändern.

Hardware News lesen * Unterhalten * Smarthome und Gadgets
Übertakten, Modding und Testberichte * Fanartikel kaufen

Beiträge gesamt: 170914 | Durchschnitt: 20 Postings pro Tag
Registrierung: April 2001 | Dabei seit: 8608 Tagen | Erstellt: 11:43 am 21. Mai 2013

The Papst aus Lüneburg offline Real OC or Post God ! 20 Jahre dabei ! Intel Pentium Dual Core 1300 MHz @ 1300 MHz	Bevor du anfängst zu löten, würde ich die beiden Kontakte einmal kurzschließen, um zugucken, ob du du die richtigen erwischt hast.
	Beiträge gesamt: 36710 \| Durchschnitt: 5 Postings pro Tag Registrierung: Jan. 2004 \| Dabei seit: 7625 Tagen \| Erstellt: 13:14 am 21. Mai 2013

WTRiker
aus Neuenhagen b.Berlin
offline

Basic OC
11 Jahre dabei !

Nun ja,ich war zu schnell,jetzt scheint mein Revo im Ar... zu sein.

He he kleiner Scherz alles okay.
Ich habe das erst mal so hier angelötet scheint aber verkehrt zu sein ich kann den Revo zwar ausschalten aber nicht wieder an.Ich hab auch schon die Kabel am Empfänger gedreht.Da passiert dann gar nichts.Wenn ich mit dem Multimeter an die beiden Stellen gehe und draufdrücke habe Durchgang.

(Geändert von WTRiker um 18:17 am Mai 21, 2013)

Ich nutze Win10 pro 64Bit Ultimate

Beiträge gesamt: 140 | Durchschnitt: 0 Postings pro Tag
Registrierung: April 2013 | Dabei seit: 4251 Tagen | Erstellt: 18:11 am 21. Mai 2013

ocinside aus Krefeld online Administrator 23 Jahre dabei ! Intel Core i9 3600 MHz @ 5200 MHz 78°C mit 1.552 Volt	Wenn du ihn über die beiden Pins ausschalten kannst, kannst du ihn darüber auch einschalten, also alles richtig gelötet Aber der Infrarot Empfänger benötigt wie in der Anleitung beschrieben +5VSB Strom am USB Port, schau mal im BIOS, ob du dazu eine Einstellung findest. Hardware News lesen * Unterhalten * Smarthome und Gadgets Übertakten, Modding und Testberichte * Fanartikel kaufen
	Beiträge gesamt: 170914 \| Durchschnitt: 20 Postings pro Tag Registrierung: April 2001 \| Dabei seit: 8608 Tagen \| Erstellt: 18:16 am 21. Mai 2013

WTRiker aus Neuenhagen b.Berlin offline Basic OC 11 Jahre dabei !	Ich habe jetzt alles so gelassen wie es war. Keine Ahnung wo ich auf dem Board die +5VSB her holen soll. Ich habe den Jumper jetzt einfach mal drinnen gelassen und siehe da ich kann den Rechner jetzt hoch und runter fahren wie ich möchte.Ich hoffe nur das ich auf Dauer nix kaputt mache damit. Ich nutze Win10 pro 64Bit Ultimate
	Beiträge gesamt: 140 \| Durchschnitt: 0 Postings pro Tag Registrierung: April 2013 \| Dabei seit: 4251 Tagen \| Erstellt: 20:10 am 21. Mai 2013

ocinside aus Krefeld online Administrator 23 Jahre dabei ! Intel Core i9 3600 MHz @ 5200 MHz 78°C mit 1.552 Volt	Meinst du den Jumper vom USB Ultra IR ? Den brauchst du nur zum Anlernen der gewünschten Taste. Hardware News lesen * Unterhalten * Smarthome und Gadgets Übertakten, Modding und Testberichte * Fanartikel kaufen
	Beiträge gesamt: 170914 \| Durchschnitt: 20 Postings pro Tag Registrierung: April 2001 \| Dabei seit: 8608 Tagen \| Erstellt: 22:16 am 21. Mai 2013

Joshi aus dem Taunus offline OC Profi 21 Jahre dabei ! Intel Core i9 0 MHz @ 0 MHz	Als Besitzer eines Revo 3610 ist meine Neugier geweckt.... Asus ROG Strix Z690-A - Intel i9-12900k - GF RTX 3090
	Beiträge gesamt: 570 \| Durchschnitt: 0 Postings pro Tag Registrierung: Feb. 2003 \| Dabei seit: 7951 Tagen \| Erstellt: 7:11 am 22. Mai 2013

WTRiker aus Neuenhagen b.Berlin offline Basic OC 11 Jahre dabei !	Ach nee ich hab nicht alles so gelassen,ich hab ne andere USB Buchse genommen und da ging es auf einmal. Und ja,ich hab den Jumper vom USB Ultra IR drinnen gelassen. So,jetzt ist die Sache klar,es lag am USB Steckplatz.Jetzt funktioniert es auch ohne den Jumper. Ich nutze Win10 pro 64Bit Ultimate
	Beiträge gesamt: 140 \| Durchschnitt: 0 Postings pro Tag Registrierung: April 2013 \| Dabei seit: 4251 Tagen \| Erstellt: 18:14 am 22. Mai 2013

ocinside aus Krefeld online Administrator 23 Jahre dabei ! Intel Core i9 3600 MHz @ 5200 MHz 78°C mit 1.552 Volt	@WTRiker prima, so soll es sein Also klappt das Ein- und Ausschalten jetzt auch ohne Eventghost und ohne Standby Modus direkt über den USB Ultra IR Empfänger an einem der Revo 3610 USB Ports, wie es eigentlich gedacht war ? @Joshi na dann mal los Hardware News lesen * Unterhalten * Smarthome und Gadgets Übertakten, Modding und Testberichte * Fanartikel kaufen
	Beiträge gesamt: 170914 \| Durchschnitt: 20 Postings pro Tag Registrierung: April 2001 \| Dabei seit: 8608 Tagen \| Erstellt: 8:11 am 23. Mai 2013
