Unterschiedliche LED in Reihenschaltung

» Willkommen auf Elektronik «

Neues Thema Antworten

PUNK2018
aus gelaufen
offline

OC God
20 Jahre dabei !

AMD Ryzen 7
3000 MHz @ 3000 MHz mit 1.25 Volt

Moinsen, ich verzweifel grad wieder an der Reihenschaltung von unterschiedlichen LED, leider verzweifel ich wieder an so einer einfachen "Übung"

Ich möchte zwei LED in Reihe schalten, dabei haben die LED folgende Kennwerte.

LED1
2,8-3,8V betriebsspannung
25mA
(Reichelt Bestellnr: LED 5-25000 WS)

LED2
1,7-2V
2mA
(Reichelt Bestellnr: Rot 3mm 2MA RT)

Beide LED sollen über eine USB Anschluss Versorgt werden, dh dann also 5v bei maximal 500mA.

Meines Wissens nach brauch ich bezüglich der Spannung keinen Widerstand, jedoch machen mir die Unterschiedlichen Ströme sorgen, die kleine Rote LED2 wird einfach gegrillt :lol:

Nun ist halt meine Frage wie ich das am geschicktesten Anstelle...

Es sollen im Endeffekt einfach beide LED laufen und über einen Taster zum leuchten gebracht werden.

Beiträge gesamt: 6304 | Durchschnitt: 1 Postings pro Tag
Registrierung: Sep. 2004 | Dabei seit: 7374 Tagen | Erstellt: 13:22 am 4. Feb. 2013

ocinside
aus Krefeld
online

Administrator
23 Jahre dabei !

Intel Core i9
3600 MHz @ 5200 MHz
78°C mit 1.552 Volt

Schließe unterschiedlichen LEDs am besten einfach parallel an.
Dann kannst du entweder jeweils einen Widerstand oder jeweils eine Konstantstromquelle einsetzen.
Zwei Widerstände wären die preiswerteste Lösung und sollte für deine konstante 5 Volt USB Stromquelle vollkommen ausreichen.

Hardware News lesen * Unterhalten * Smarthome und Gadgets
Übertakten, Modding und Testberichte * Fanartikel kaufen

Beiträge gesamt: 170967 | Durchschnitt: 20 Postings pro Tag
Registrierung: April 2001 | Dabei seit: 8618 Tagen | Erstellt: 14:55 am 4. Feb. 2013

PUNK2018
aus gelaufen
offline

OC God
20 Jahre dabei !

AMD Ryzen 7
3000 MHz @ 3000 MHz mit 1.25 Volt

Mh, soweit ich weiß sollte man doch bei sehr stark unterschiedlichen LED, die Parallelschaltung vermeiden?
Bin halt am Überlegen wie ich das ganze Realisiere... eine Idee wäre auch einfach 2 USB Anschlüsse zu nehmen und beide getrennt voneinander anzusteuern, ich muss jedoch beide LEDs zeitgleich (wirklich genau zeitgleich) aktivieren können... da könnte ich sogar noch nen passenden Taster für haben.. mhh oder ich versuchs doch irgendwie mit zwei gleichen LED.... Hm...

Beiträge gesamt: 6304 | Durchschnitt: 1 Postings pro Tag
Registrierung: Sep. 2004 | Dabei seit: 7374 Tagen | Erstellt: 16:03 am 4. Feb. 2013

ocinside aus Krefeld online Administrator 23 Jahre dabei ! Intel Core i9 3600 MHz @ 5200 MHz 78°C mit 1.552 Volt	Eine Parallelschaltung klappt ausgezeichnet, aber wie gesagt unbedingt für jede LED einen eigenen Widerstand bzw. Konstantstromquelle verwenden. Den Taster/Schalter kannst du dann ja davor schalten. Hardware News lesen * Unterhalten * Smarthome und Gadgets Übertakten, Modding und Testberichte * Fanartikel kaufen
	Beiträge gesamt: 170967 \| Durchschnitt: 20 Postings pro Tag Registrierung: April 2001 \| Dabei seit: 8618 Tagen \| Erstellt: 16:11 am 4. Feb. 2013

PUNK2018 aus gelaufen offline OC God 20 Jahre dabei ! AMD Ryzen 7 3000 MHz @ 3000 MHz mit 1.25 Volt	Mh, okay, hab dazu was anderes gelesen, aber kP in wieweit der Wahrheitsgehalt da ist Laut: ELKO wären das dann für LED 1 ein 39 Ohm Widerstand und für LED 2 dann ein 1,5k Ohm Widerstand... Beschaltung würde ich dann wie folgt machen... hab 0 Erfahrung mit Konstantstromquellen Den schalter würde ich dann irgendwo vor die Stromversorgung klemmen oder dannach, is ja wumpe
	Beiträge gesamt: 6304 \| Durchschnitt: 1 Postings pro Tag Registrierung: Sep. 2004 \| Dabei seit: 7374 Tagen \| Erstellt: 17:34 am 4. Feb. 2013

Postguru
aus Bratwurschtland ;o))
offline

Moderator
23 Jahre dabei !

AMD Ryzen 9
4600 MHz @ 5600 MHz mit 1.300 Volt

@Punk ... wenn du mal in der Schule Aufgepasst hast solltes du Wissen das in einer Reihenschaltung die Ströme an jeder Stelle gleich sind ...

Wenn du also alles in Reihe schalten willst muss die Kleine LED einen Wiederstand dazu parallel bekommen ...

Vorgaben :5V Spannungsversorgung ,LED 1 25mA 2.8-3.7V LED 2 2mA 1.7-2V

Festlegung der Spannungen: LED 2 -> 1.8V ,LED 1 = 3.2V (letzeres ergibt sich so einfach)

Widerstand berechnen : Rw= Uled2/(I1-I2)

1.8V/(25mA-2mA)=78.26Ohm (Passender Widerstand 75Ohm aus der E24 Reihe)

am sichersten ists mit einem regelbaren Netzteil zu messen ob bei 3.2V die LED 1 auch 25mA zieht ggf muss etwas nachberechnet werden ... ich glaube die 25mA ergeben sich bei 3.7V

Edit:
meine Schaltung würde auch mit einer Konstandstromquelle funktionieren .. wenn die auf 25mA fixiert ist .. mehr würde probleme bereiten da dann die Spannung sinnlos erhöht wird ..

Edit 2: deine 39Ohm stimmen definiv nicht !!!

aber wenn du den du die 2mA Led parallel zum vorwiederstand LED1 macht geht das

(Geändert von Postguru um 17:50 am Feb. 4, 2013)

60Hz-Käfer umgehen ohne Software 100% Funktionstüchtig
Wichtige Fakten über das PC Netzteil (ATX und AT)
Bilder posten leicht gemacht .. ASRock E670X Steel Legend,AMD R97900X3D ,64 GB Ram 2xG.Skill Trident Z 32GB DDR5 6000 CL30 , XFX RX6900XT

Beiträge gesamt: 13950 | Durchschnitt: 2 Postings pro Tag
Registrierung: Mai 2001 | Dabei seit: 8603 Tagen | Erstellt: 17:38 am 4. Feb. 2013

PUNK2018
aus gelaufen
offline

OC God
20 Jahre dabei !

AMD Ryzen 7
3000 MHz @ 3000 MHz mit 1.25 Volt

Mh also wär das einfachste das ich LED2 nehme, dazu nen 39 Ohm Widerstand und das beide parallel schalte, dazu in Reihe zu dem ganzen dann die LED2?! Seh ich doch nun richtig?!

Oder wie ist dein:

aber wenn du den du die 2mA Led parallel zum vorwiederstand LED1 macht geht das

zu verstehen?!

Beiträge gesamt: 6304 | Durchschnitt: 1 Postings pro Tag
Registrierung: Sep. 2004 | Dabei seit: 7374 Tagen | Erstellt: 20:30 am 4. Feb. 2013

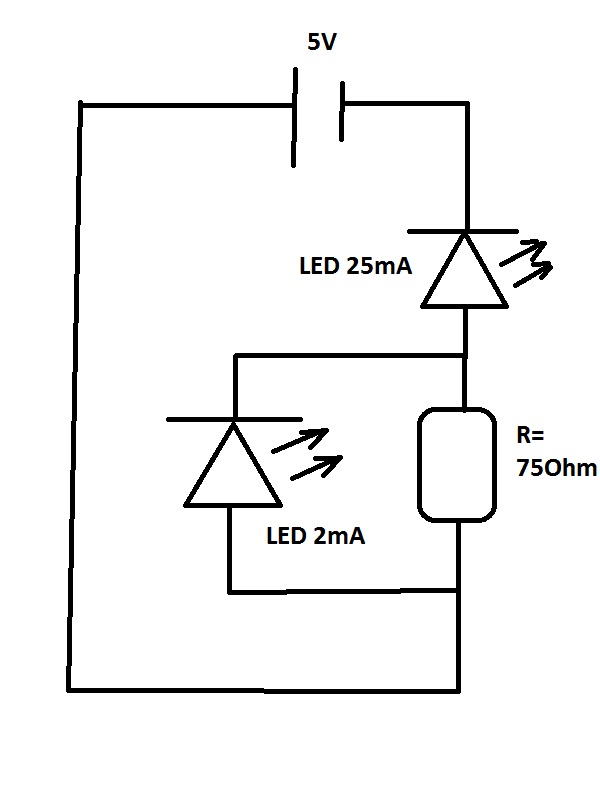

Postguru aus Bratwurschtland ;o)) offline Moderator 23 Jahre dabei ! AMD Ryzen 9 4600 MHz @ 5600 MHz mit 1.300 Volt	ist ne schnelle skizze ... soo habe ich das gemeint 60Hz-Käfer umgehen ohne Software 100% Funktionstüchtig Wichtige Fakten über das PC Netzteil (ATX und AT) Bilder posten leicht gemacht .. ASRock E670X Steel Legend,AMD R97900X3D ,64 GB Ram 2xG.Skill Trident Z 32GB DDR5 6000 CL30 , XFX RX6900XT
	Beiträge gesamt: 13950 \| Durchschnitt: 2 Postings pro Tag Registrierung: Mai 2001 \| Dabei seit: 8603 Tagen \| Erstellt: 22:36 am 4. Feb. 2013

PUNK2018 aus gelaufen offline OC God 20 Jahre dabei ! AMD Ryzen 7 3000 MHz @ 3000 MHz mit 1.25 Volt	Okay, dann hab ichs richtig verstanden Ich hab grad nochma geschaut, wenn ich USB als Stromquelle verwende, dann liefert der Anschluss (ohne Handshake) nur 100mA, reicht ja trotzdem aus. Danke ersteinmal für die Hilfe, ich schau dann morgen mal ob ich das so dann alles zum laufen bekomme
	Beiträge gesamt: 6304 \| Durchschnitt: 1 Postings pro Tag Registrierung: Sep. 2004 \| Dabei seit: 7374 Tagen \| Erstellt: 22:46 am 4. Feb. 2013
