Ich habe vor kurzem den Ultra Ir Empfänger bekommen und zusammengelötet. Soweit funktioniert dieser unter Linux problemlos was die IR Signale angeht wenn der Jumper nicht gesteckt ist.
Jetzt wollte ich die Einschalt Funktion nutzen aber leider reagiert der Empfänger darauf überhaupt nicht.
Ich habe unter Windows mit dem IgorPlugUSBdemo und es werden die Signale der FB problemlos erkannt.
Sowie der Jumper aufgesteckt ist allerdings nicht mehr. Die Lötstellen hab ich mittlerweile 2mal überprüft
Hat einer von euch nen Vorschlag wie ich das am besten testen kann ?
Beiträge gesamt: 5 | Durchschnitt: 0 Postings pro Tag Registrierung: Okt. 2008 | Dabei seit: 5889 Tagen | Erstellt: 14:15 am 7. Okt. 2008
Intel Core i9 3600 MHz @ 5200 MHz 78°C mit 1.552 Volt
Wenn gar keine Signale mehr eintreffen, sobald du den Jumper aufgesteckt hast, ist etwas nicht richtig gelötet, oder der Tiny 13V IC falschrum im Sockel Poste mal bitte Bilder von der Vorder- und Rückseite deiner Platine, am besten mit eingeschalteter Makro Funktion an der Kamera fotografieren.
Hardware News lesen * Unterhalten * Smarthome und Gadgets Übertakten, Modding und Testberichte * Fanartikel kaufen
Beiträge gesamt: 170905 | Durchschnitt: 20 Postings pro Tag Registrierung: April 2001 | Dabei seit: 8606 Tagen | Erstellt: 15:27 am 7. Okt. 2008
Intel Core i9 3600 MHz @ 5200 MHz 78°C mit 1.552 Volt
Es gibt dafür meines Erachtens nach nur zwei Ursachen.
1) Die einfachste Möglichkeit: Die Fernbedienungstaste, die du für das Ein- und Ausschalten verwendet hast, hat kein Signal oder zumindest kein RC5 Signal ausgesendet.
2) Die in deinem Fall wahrscheinlichste Möglichkeit: Ich habe mir deine Lötstellen mal genauer angesehen und bis auf eine Lötstelle sehe ich keine Schwierigkeiten.
Der 390 Ohm Widerstand hat nichts mit dem beschriebenen Problem zu tun. Aber du hast dabei glücklicherweise eine Lötstelle nachgelötet, die diesen Fehler ausgelöst haben wird.

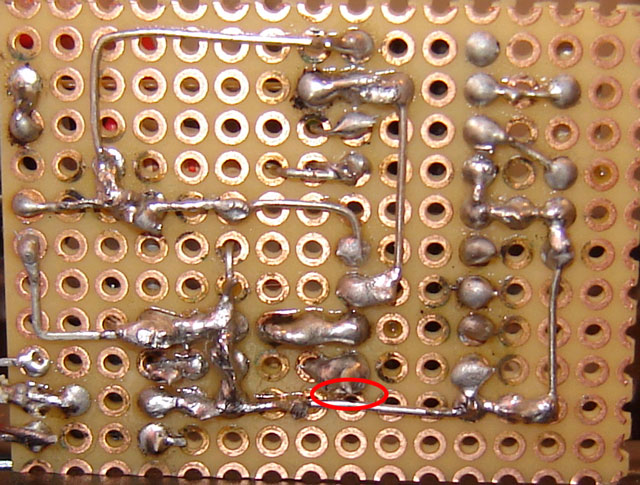

Denn der Ausgang vom IC lag (soweit ich das auf dem Bild erkennen kann) mit der unten rot eingekreisten Verbindung ungewollt auf GND und hat beim Eintreffen eines RC5 Signals quasi einen Kurzschluss erzeugt, der somit auch den IC lahmgelegt hat, der das USB Signal zum PC übergibt.
Hier ist nochmal die problematische Lötstelle, prüfe diese Lötstelle auf deiner Platine sicherheitshalber nochmal genau, auch wenn dein USB Ultra IR jetzt läuft
