Hallo allemiteinander!

Ich habe mir den Bausatz für den USB Ultra-IR Empfänger gekauft und zusammengelötet, doch er funktioniert noch nicht.
Vorweg: war mein erster Lötversuch, sieht alles dementsprechend aus...

Das ein-/ausschalten per FB funktioniert, der IR-Empfänger scheint also zu laufen, aber die USB Geschichten wollen einfach nicht. Unter WinXP gibt es nur die Info, dass das Gerät nicht richtig erkannt wird. Unter Linux soll der Empfänge ja auch prima laufen, die Ausgabe von "dmesg" beim Einstöpseln lautet da:

Code

[ 90.073447] usb 2-4: new low speed USB device using ohci_hcd and address 2
[ 90.149983] usb 2-4: device descriptor read/64, error -62
[ 90.268110] usb 2-4: device descriptor read/64, error -62
[ 90.384713] usb 2-4: new low speed USB device using ohci_hcd and address 3
[ 90.461125] usb 2-4: device descriptor read/64, error -62
[ 90.579137] usb 2-4: device descriptor read/64, error -62
[ 90.829350] usb 2-4: new low speed USB device using ohci_hcd and address 4
[ 91.236778] usb 2-4: device not accepting address 4, error -62
[ 91.413473] usb 2-4: new low speed USB device using ohci_hcd and address 5
[ 91.778321] usb 2-4: device not accepting address 5, error -62
[ 639.369068] usb 4-4: new high speed USB device using ehci_hcd and address 4
[ 639.424230] usb 4-4: configuration #1 chosen from 1 choice
[ 807.435136] usb 4-4: USB disconnect, address 4

Nachdem es nicht funktionierte, hab ich nachträglich noch die beiden 100 Ohm Widerstände an die USB-Datenleitungen gelötet, deshalb stehen die da so komisch in der Luft. Ich hab dann noch mit einem Multimeter versucht, irgendwelche ungewollt erstellten Lötverbindungen aufzuspüren, kann aber keine finden - allerdings versteh ich auch das Schaltbild nicht so ganz.

Hier noch ein paar Bilder:

Hab ich noch eine Chance, das Ding zum arbeiten zu bringen, oder hab ich unterwegs irgendwo sensible Teile des Bausatzes hingerichtet?

Vielen Dank schonmal im Voraus!

Beiträge gesamt: 2 | Durchschnitt: 0 Postings pro Tag
Registrierung: Aug. 2008 | Dabei seit: 5927 Tagen | Erstellt: 16:36 am 30. Aug. 2008

ocinside
aus Krefeld
online

Administrator
23 Jahre dabei !

Intel Core i9
3600 MHz @ 5200 MHz
78°C mit 1.552 Volt

Den unteren Ein- Ausschalt Teil hast du sehr ordentlich gelötet.
Allerdings ist der obere USB Teil nicht so gut geworden, denn dort sind mir einige Stellen aufgefallen, die einen Kontakt haben werden.

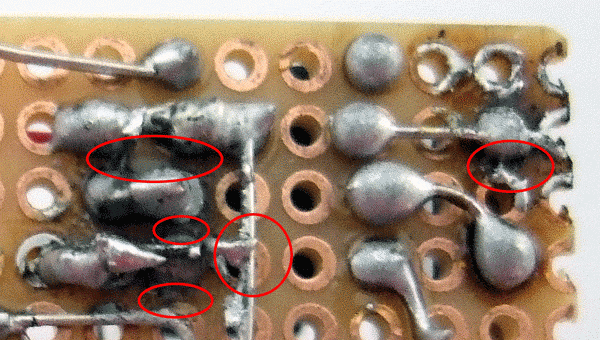

Ich habe die fehlerhaften Stellen (soweit ich das erkennen konnte) auf dem folgenden Bild rot eingekreist ...

Und drück die beiden ICs noch etwas fester in den Sockel, denn ein 100%iger Kontakt ist sehr wichtig für einen stabilen Betrieb.
Schreib bitte kurz, ob's geholfen hat.

Hardware News lesen * Unterhalten * Smarthome und Gadgets
Übertakten, Modding und Testberichte * Fanartikel kaufen

Beiträge gesamt: 170905 | Durchschnitt: 20 Postings pro Tag
Registrierung: April 2001 | Dabei seit: 8606 Tagen | Erstellt: 18:49 am 30. Aug. 2008

darega
offline

OC Newbie
16 Jahre dabei !

Hallo und vielen Dank!

Das nenne ich mal einen Kundenservice! :ocinside:

Ich hab an den markierten Stellen versucht, etwas "aufzuräumen", und die ICs so fest, wie ich mich noch gerade getraut hab, in die Sockel gedrückt. Irgendwas davon scheint geholfen zu haben - jetzt wird der Empfänger sowohl unter Windows als auch unter Linux als IgorplugUSB device erkannt!
Jetzt muss ich nurnoch LIRC dazu bewegen, mit dem Teil zusammenzuarbeiten, aber das ist wohl eher ein Softwareproblem...

Nochmal: Tausend Dank!!!
