Hallo zusammen, ich habe heute meinen USB Ultra IR empfänger zusammengelötet. Die Ausschaltfunktion funktioniert einwandfrei, nur in der Systemsteuerung wird der Empfänger als unbekanntes Gerät geführt. Eine manuelle Treiberinstallation des Igortreibers funktioniert nicht. Ich habe schon einen anderen Rechner ausprobiert, dort erscheint nicht mal das unbekannte Gerät. Die 5V vom USB Port liegen an, auch die Positionen der Kabel und Bauelemente sind korrekt. Woran könnte es noch liegen. Für jede Hilfe bin ich dankbar.

Gruß Micha

Bilder:

http://s1.directupload.net/images/070903/ZDuvlci2.jpg

http://s1.directupload.net/images/070903/JamV792X.jpg

http://s1.directupload.net/images/070903/S59KdEiy.jpg

http://s1.directupload.net/images/070903/KGZhGuKy.jpg

(Geändert von michagpunkt um 20:26 am Sep. 3, 2007)

Beiträge gesamt: 6 | Durchschnitt: 0 Postings pro Tag
Registrierung: Sep. 2007 | Dabei seit: 6291 Tagen | Erstellt: 20:17 am 3. Sep. 2007

ocinside
aus Krefeld
online

Administrator
23 Jahre dabei !

Intel Core i9
3600 MHz @ 5200 MHz
78°C mit 1.552 Volt

Puh, das ist natürlich bei 320x240 Punkten ziemlich schlecht zu erkennen, aber versuchen wir mal das beste draus zu machen

Zum einen sieht es so aus, als ob der Tiny45 sehr locker in dem IC Sockel steckt.

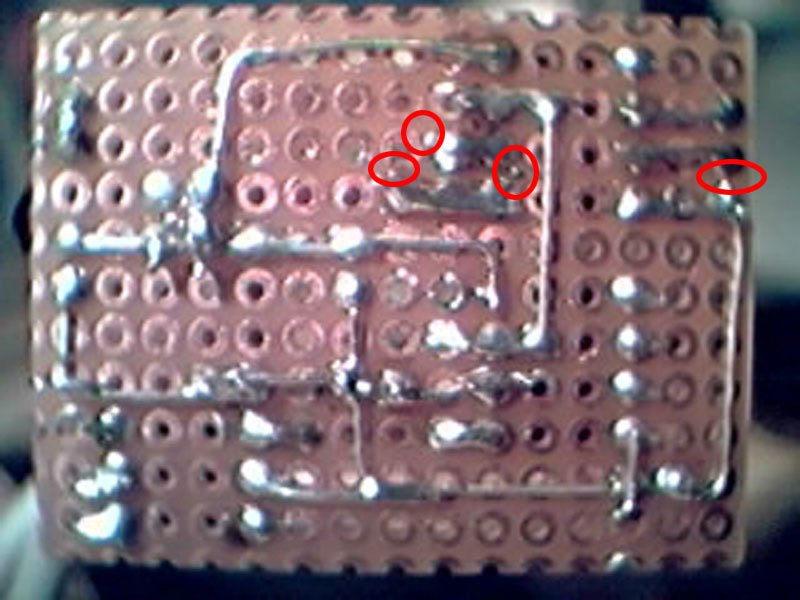

Zum anderen habe ich dir hier mal ein Bild erstellt, wo ich meine, daß dort eine Verbindung sein könnte.
