-- Veröffentlicht durch Postguru am 20:18 am 13. März 2020
nachdem ich gespühlt und meine Kamera von S7 repaiert habe ,gibte es aktuelle bilder
(Geändert von Postguru um 20:18 am 13. März 2020)
-- Veröffentlicht durch Postguru am 9:04 am 29. Feb. 2020
Ädit

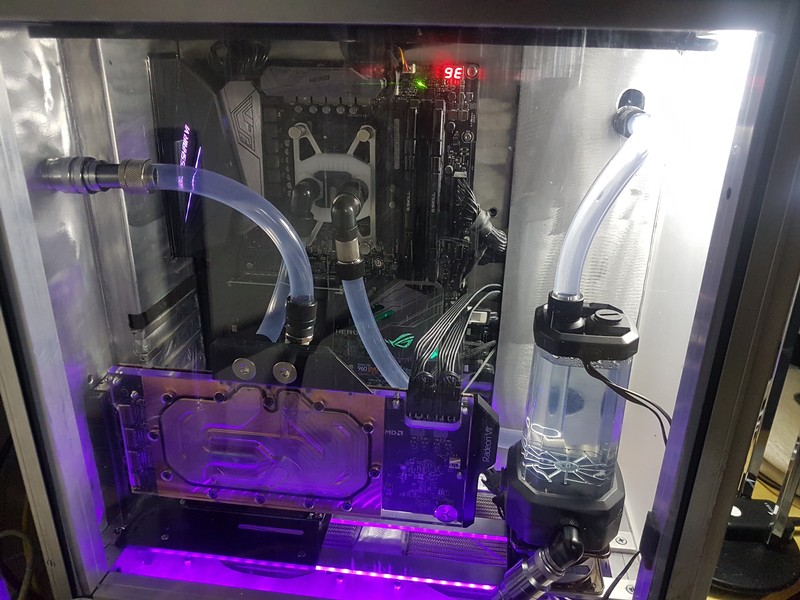

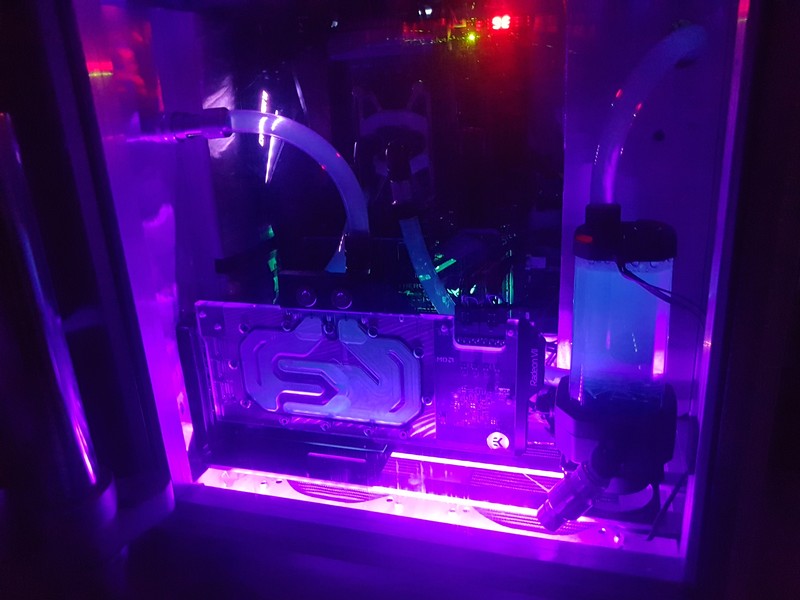

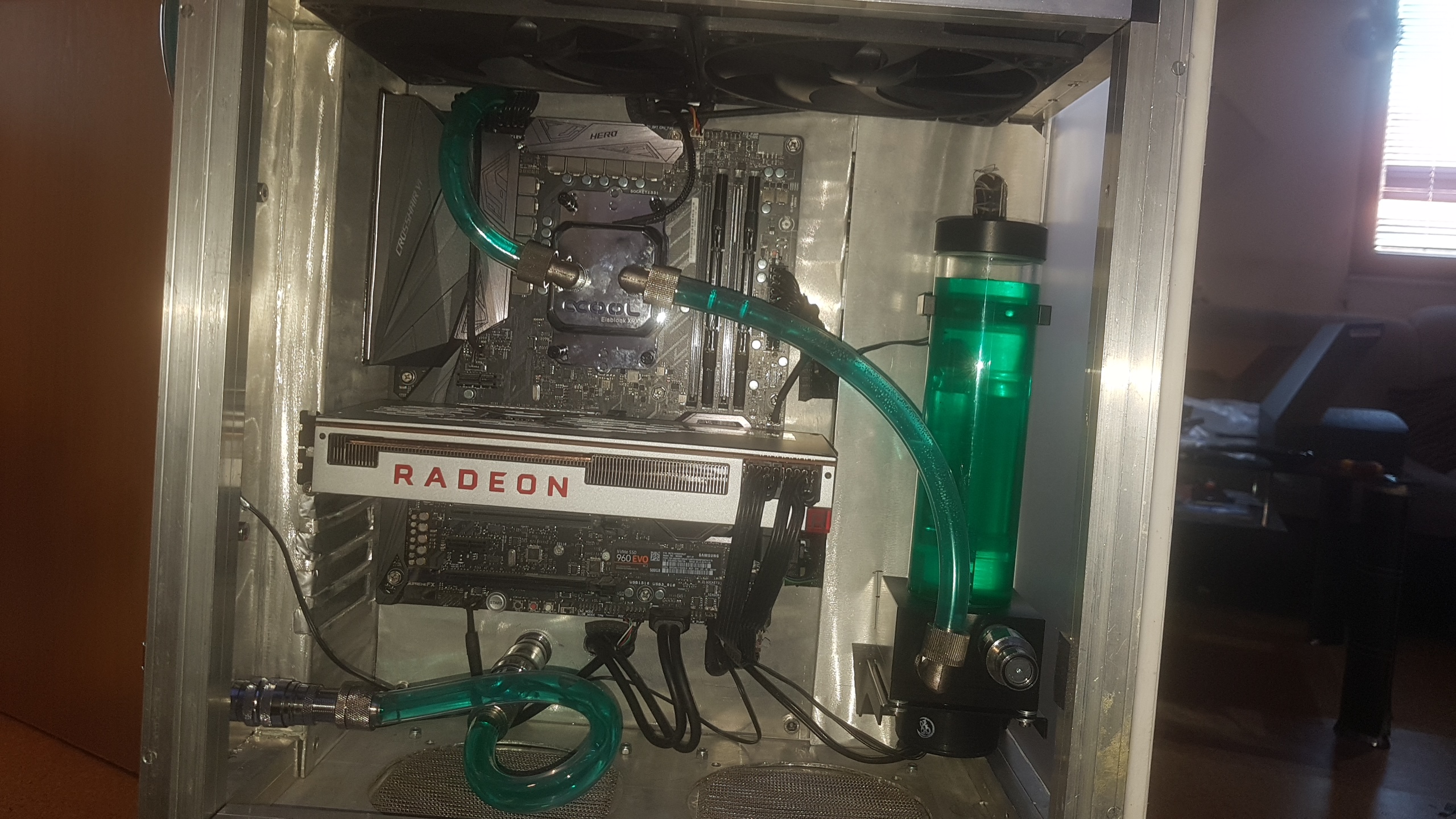

so spühlgang im Gange ... die Grünblaue Suppe kommt raus ... und wird durch Alphacool Eiswasser Crystal Clear UV-Aktiv ersetzt ...
-- Veröffentlicht durch Postguru am 22:03 am 26. Feb. 2020
Habe mal bissel umgebaut ...
der Ryzen 9 ist echt schwer zu bendigen ... und meine Radeom 7 auch .. wobei ich sagen muss das sie stehend besser Temperaturen hat..
z.z. habe ich Probleme mit der Kamera meines S7
und dazu kommt noch das die Fotos viel zu hell werden
-- Veröffentlicht durch Slidehammer am 14:41 am 19. Jan. 2020
Respekt - was für ne Heidenarbeit :godlike:
-- Veröffentlicht durch Papa77 am 23:40 am 28. Okt. 2019
wow was für´n fettes teil :thumb:
meine hochachtung :godlike:
-- Veröffentlicht durch Postguru am 22:55 am 19. April 2019
Mit Edelstahl Schweissen sieht bei mir schlecht aus :noidea::lol:
-- Veröffentlicht durch hoppel am 17:10 am 19. April 2019
Ich hab einfach die 2 Kilo aus dem Buttelstädter Fleischer hochgerechnet :lol:
Um beim Thema zu bleiben, man könnte ja ein Grillrost passend für den Rechner aus Edelstahl schweißen und ein paar Plastethüringer mit roten flackernden LED anleuchten :grillen: :ocinside: :biglol:
-- Veröffentlicht durch Postguru am 22:37 am 17. April 2019
Zitat von hoppel um 17:01 am 17. April 2019 Voll fette Schläuche :thumb: Für die Kohle hättest Du allerdings auch 100 Kilo echte Thüringer Rostbratwurscht koofen können :grillen: :beer::biglol: |
hoppl ... lass mich mal nachrechnen .. wow du lagst garnicht mal so weit wech ... etwas mehr als 1000 Stück hättens werden können .. was über 100kg dann sind :lol:
-- Veröffentlicht durch daniel am 18:27 am 17. April 2019
Fettes Teil :thumb: :punk:
-- Veröffentlicht durch hoppel am 17:01 am 17. April 2019
Voll fette Schläuche :thumb:
Für die Kohle hättest Du allerdings auch 100 Kilo echte Thüringer Rostbratwurscht koofen können :grillen: :beer::biglol:
-- Veröffentlicht durch Postguru am 6:52 am 17. April 2019
Ach der .. kann man machen ... der klebt eh nur locker dran :lol:
-- Veröffentlicht durch Strix am 22:58 am 16. April 2019
den "Stromstecker nur für Stromstecker"-Aufkleber :lol:
-- Veröffentlicht durch Postguru am 22:40 am 16. April 2019
ich habe mich von RGB verabschiedet .... der die Beschleunigung war mir in meinem Alter zu extrem .... :lol:
Welchen Aufkleber ????? :noidea:
-- Veröffentlicht durch ocinside am 21:24 am 16. April 2019
Na sieht doch schon gut aus :thumb:
Vielleicht könntest du einfach eine zweite Ebene vor die Kabel setzen, um sie dahinter zu verstecken.
Jetzt noch aRGB Streifen rein :rgb: und die Insektenkillerlampe von Strix nicht vergessen :lol:
-- Veröffentlicht durch Strix am 21:06 am 16. April 2019
Nächster Schritt also - Insektenkillerlampe reinbauen. Oder Klebefalle :D- und den Beleuchtungsraspberry wasserkühlen ;)
Spaß beiseite, sehr nettes Upgrade ;) - aber den Aufkleber an der Graka hätte ich drangelassen *g*
-- Veröffentlicht durch Postguru am 20:18 am 16. April 2019

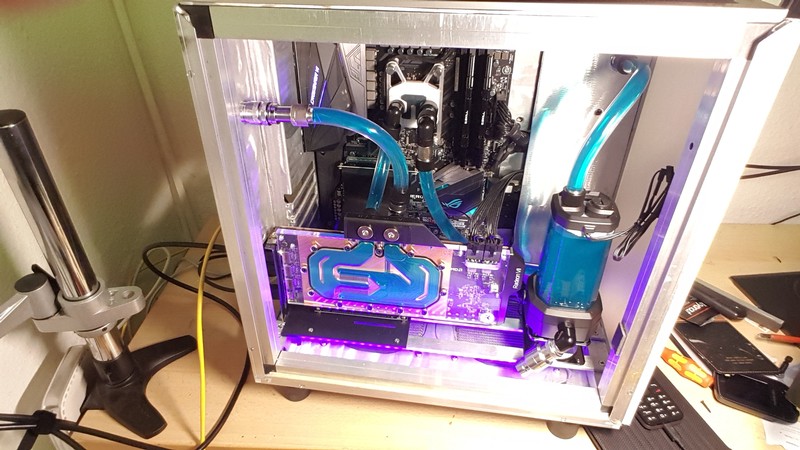

Großes Update
Radiator PhobyaG-Changer Nova 1080-60mm
Verbaut wurden 16/10er Schläuche
EK Waterblocks Vector Radeon VII
Alphacool Eisblock XPX CPU
diverse Eiszapfen :lol: inc .Schnellverbinder ..um ehrlich zu sein einigige
EK Wasserpumpe mit grossen Tank (beides 2.Hand)
Erstmal nur Bilder ..den Bilder sagen mehr als 1000 Worte ;):lol:

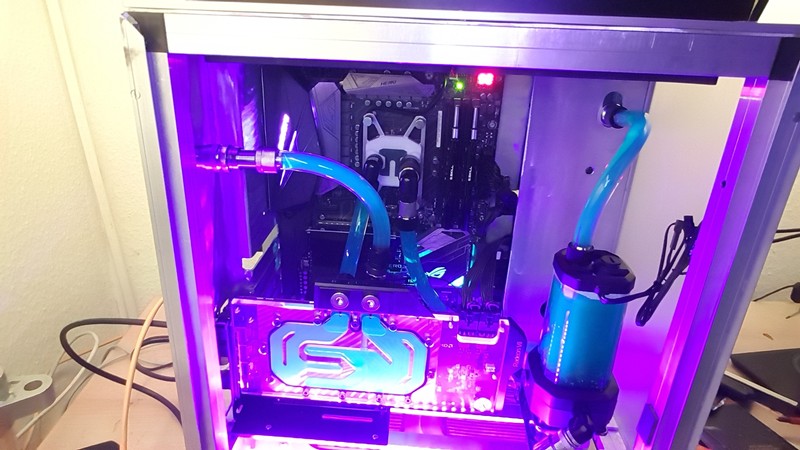

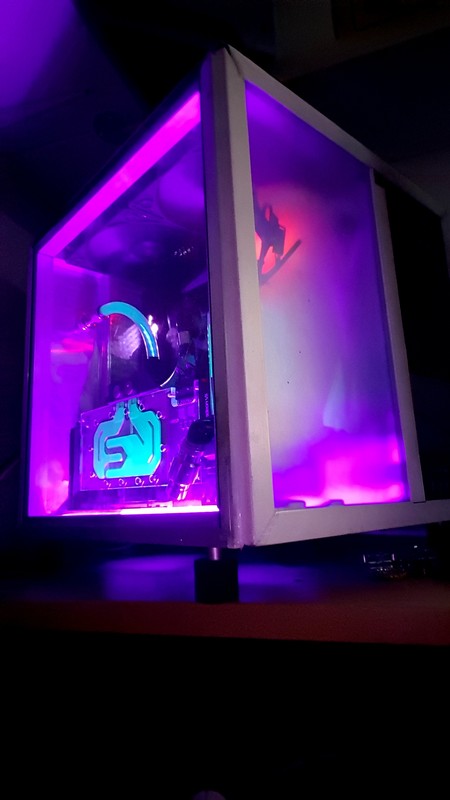

Erstes Vorweg meine Handykamera sieht das UV Licht wie extem helles Violett . also nicht so wie man es mit dem Auge wahr nimmt ...
Grumml es soll leise sein .. da nur aus der Radeon VII statt Dualslot eine Singleslot Graka geworden ist nun eine Blende Offen ... und prombt verirrt sich eine Fliege darin ... summsumm .....:crazy:
ÄÄÄÄDIT benutzt niemals Umlaute in einem Link...grumml ... das geht in die Hose
(Geändert von Postguru um 20:29 am 16. April 2019)
-- Veröffentlicht durch Postguru am 17:34 am 26. März 2019
Ich muss eingestehen die Erweiterung geht echt ins Geld ..alleine für die Graka sind schon mal 700€ weg .. für das Waküzeuchs sind auch bis jetzt knapp 600€ weg .. nunja von nichts kommt nicht .. das zeuch muss nur noch da sein ..damit es langsam vorrangeht ...
-- Veröffentlicht durch Jean Luc am 7:54 am 23. März 2019
Coole Sache.
Da bekomme ich auch wieder Lust auf Gehäusebasteleien, wobei ich aber mit meinem aktuellem sehr zufrieden bin und es auch sehr gut passt.
Aber sagen wir es mal so: Es ist keine Frage OB ich mir ein Gehäuse baue, sondern die Frage WANN ich es mir baue. :lol:
-- Veröffentlicht durch Postguru am 15:27 am 21. März 2019
Demnächst wird wieder am Gehäuse gebastelt ... leider ist es danach kein Würfel mehr ... den er bekommt eine Komplettwasserkühlung der Radiator ist bereits da ... es ein Phobya G-Changer NOVA 1080 - 60mm
dadurch wächst das Gehäuse etwas in die Höhe ..bekommt sozusagen einen Hut ...

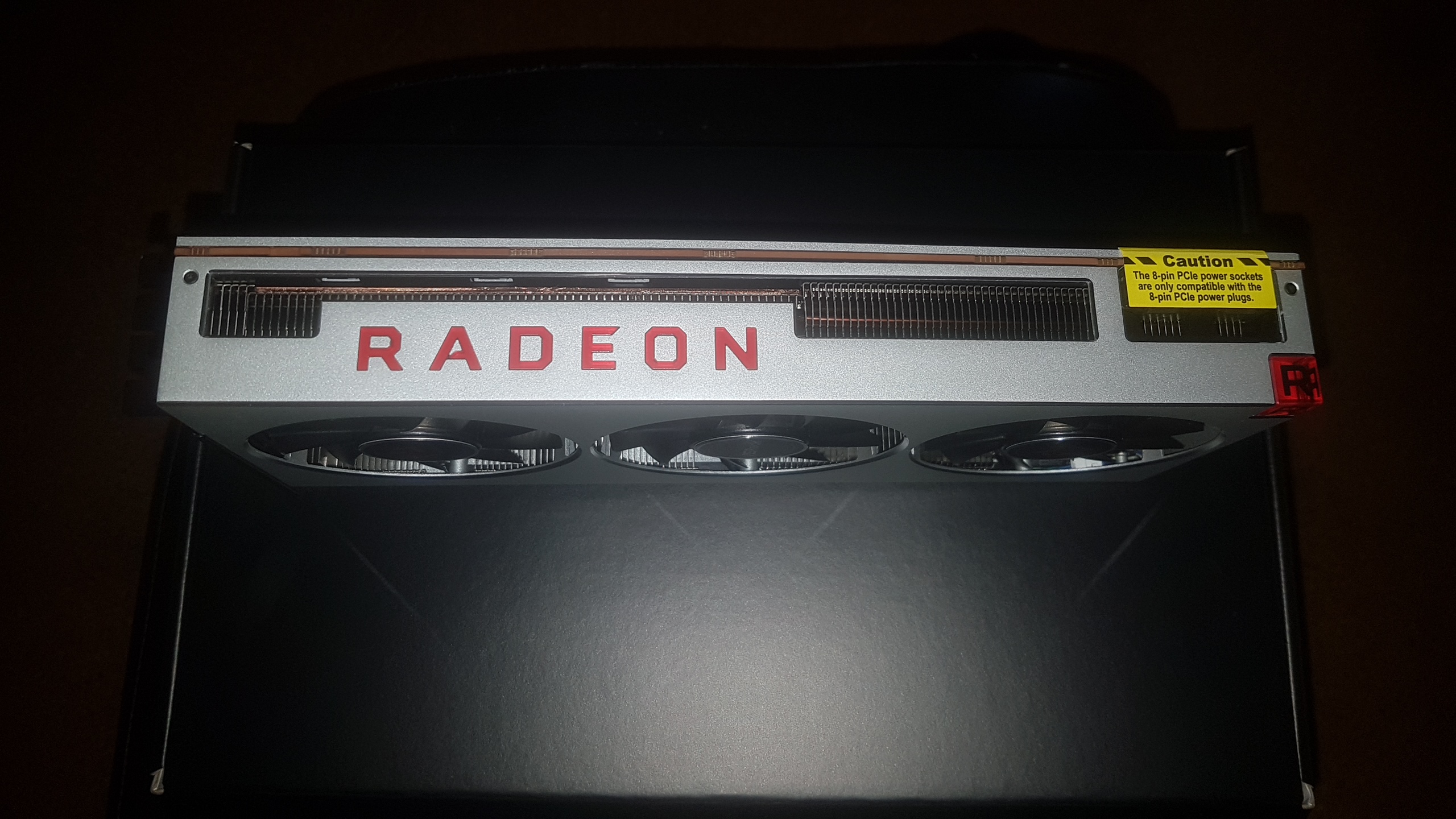

ich hadere noch ob ich mir die Radeon 7 inc Alphacool Eisblock GPX-A holen soll oder nicht .... aber irgendwie gribbelt es mir in den Fingern ...;)
-- Veröffentlicht durch evilevil am 18:35 am 2. Okt. 2016
Also ich finde es sehr gelungen:thumb:
-- Veröffentlicht durch stoffel am 8:14 am 5. Aug. 2016
:thumb:
-- Veröffentlicht durch Sammy1986 am 16:01 am 30. Mai 2016
Habe den Thread leider jetzt erst entdeckt, sonst hätte ich mich schonmal früher zu Wort gemeldet: Sieht wirklich klasse aus, großen Respekt und weiterhin viel Erfolg bei dem Projekt!:thumb:
-- Veröffentlicht durch Postguru am 9:15 am 3. Mai 2015
Verdammt ... ich suche derzeit nach Aluminium Flachprofil Eloxiert mit 35mm breite und ca 3-5mm dicke .. leider finde ich sowas nur Uneloxiert ..selbst Eloxieren ist kompliziert und man braucht passenden Behälter , da ich eine Stangenlänge von 440mm benötige . Vielleicht hat irgendwer irgendwo was in der Art gesehen oder hat schon genügend Erfahrung beim Eloxieren und das entsprechende Equipment.
-- Veröffentlicht durch OberstHorst am 15:05 am 24. Juni 2014
Ich find's total genial. :thumb:
Leider aber ein ziemlicher Brocken, sodass der Schreibtisch schon ordentlich dimensioniert sein muss ;)
Auf dem kleinen Touchscreen könntest du ja das aktuelle Fernsehprogramm laufen lassen. Ist zwar spielerei, aber für Fußball WM würde es erstmal reichen up to date zu bleiben :)
Außerdem könnte man über den RasPi+Touchscreen optimal die Musik steuern.
-- Veröffentlicht durch Postguru am 13:04 am 21. Juni 2014
Wow über 900mal hier herreingeschaut aber .. nur 3 haben hier ein Kommentar abgegeben .. das finde ich echt schade .
so siehts z.z. hier aus...
Also mit dem Raspberry komm ich z.z. einfach nicht vorran ... die Steuerung die GPIOs und statusanzeigen wie Temperatur etc. auf dem LXDE-Desktop klappen so nicht wie ich das gern hätte ... dafür läst sich der ganze Mist von einem Android Gerät bewerkstelligen was aber nicht mein wunsch ist nur eine Notlösung..auch habe ich nicht vor dauerhaft per SSH zu steuern und abzufragen z.z. ist das Touchdisplay voll fürn Arsch .. muss wohl oder übel Javaprogrammierung lernen ...
-- Veröffentlicht durch Postguru am 14:41 am 22. Mai 2014
Was das Display und der Pi machen ist beschrieben ... und was das Teil in der gesammtheit wiegt weiss ich auch nicht ... wobei .. ich habe ja die möglichkeit .... moment ... wenn die waage genau geht rund 22kg
-- Veröffentlicht durch daniel am 12:48 am 22. Mai 2014
echt oarges Teil :punk:
Aber wofür genau dienen bitte der PI und das Display?
Und was soll es als Gesamtheit darstellen?
Wie groß und schwer ist das Teil?
LG,
Daniel
-- Veröffentlicht durch ocinside am 23:19 am 21. Mai 2014
Klasse gelungen :thumb:
Möchtest du da nicht noch einen vollständigen Worklog zu schreiben ?
Das Problem mit den klappernden Lochblech könntest du entweder mit einer Folie oder mit ein paar Moosgummis lösen.
-- Veröffentlicht durch Postguru am 18:42 am 21. Mai 2014
Ja die Beschränkungen des Forums wurden mir gerade zum verhängniss. Also muss ich hier weiter machen und ich kann es nicht an den 1. Post anhängen.
Lange ist hier kein Update gekommen ,es hatte so seine Grunde ,ich war genevt ,ausgepowert und kurz vor der Aufgabe ,da einfach nichts klappen wollte . Materialvernichtung hoch 3 ... dann verstarb das Display und sonstige Rückschläge. Alleine die investierte Arbeitszeit ist die Sache fast nicht Wert.. ok es ist Freizeit und die kostet nix ,also Zähne zusammenbeißen und durch auch wenn der Tag 40h haben könnte :lol: .
Erstmal die Sache mit dem Raspberry Pi und der LED Steuerung ,die Verstärkerschaltung ist leicht überdimensioniert ,jeder einzelne Darlinton-Transistor kann dauerhaft 8A schalten oder Puls 10A dafür spare ich mir aber extra Kühlung ;) wie man auch erkennen kann sind da 10 Stück verbaut d.h. jeder Baustein ist ein Kanal . den ich entweder übern Raspberry Pi ansteuern kann oder andersweitig (HDD Aktivität )
Das wurde inklusive Raspberry Pi,Displaycontroler und Touchcontroler (nicht sichtbar ) beidseitig auf ein Blech verschraubt . Appropo das weise Kabel .. ist ein selbst gebautes HDMI Kabel ,die kürzesten Kabel die es zu kaufen gibt sind minimum 30cm lang und haben alle recht lange Stecker was bei meinem Fall zu Problemen führte ,also hies es selbst bauen ... Stecker gabs bei Conrad .. das zusammenlöten von 3 Stück abgeschirmten Doppeladern war eine echte Herrausforderung ,insgesammt sind es dann 19 Verbindungen .
Ich habe paar Schritte übersprungen das heist das ich keine Fotos gemacht habe ,das meiste waren div. Detailarbeite die man schlecht dokumentieren konnte bzw. man hat nicht viel gesehen .
An eine Sache habe ich viel zu lange rumgegrübelt und bin lange zeit auf keine brauchbare lösung gekommen .. die unterbringung der Patten .. ok meine Lösung ist nicht für einen schnellen Wechsel gedacht aber es spart Platz. Appropo die 2 Festplatten auf dem Foto waren nur Opfer :lol: die SSDs nicht ... und dabei habe ich mich doch glatt vermessen .. aber welch ein glück ... das Netzteil hatt einen 5mm abstand ... also kommen sich doch nicht ins gehege .. nur beim zusammenbauen war es dann doch recht eng ..
Nun wars soweit ... der Rundschlag kann beginnen und der Umzug konnte losgehen .... es wurde doch recht knifflig aber irgendwie passte dann doch alles ... aber soviele Kabel die ich unterbringen musste war schon fast eine Strafarbeit . Den Einbau selbst habe ich nicht Dokumentiert nur noch das Ergebniss .

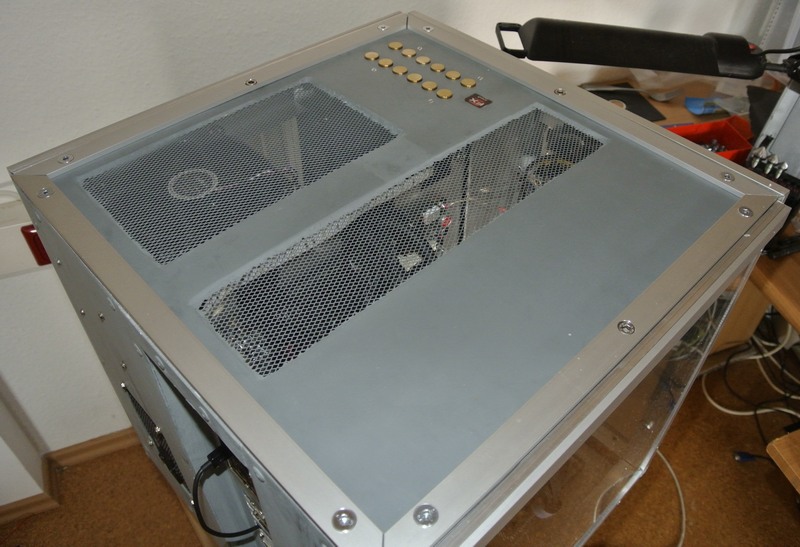

Hier die Bilder :
Ja die Lackierung ist grauenhaft ... Zink und Klarlack haben sich nicht vertragen ...
Das Raspberry Pi-Display-Sandwitch hat einweinig an Kabelsalat hinzugewonnen ... :lol: der LED-Streifen liegt noch nicht optimal (wird noch bei gelegenheit geändert.
Es Lebt ... :lol: aber noch nicht optimal. Zur Zeit steht er erstmal auf dem Boden,ich wollte den auf dem Schränkchen stehen lassen leider waren die Kabel von den Monitoren zu kurz .. Arg ...
Die Tasten auf dem Deckel sind alle belegt .
Dabei sind 6 Tasten zu jeh 3 2er Paaren zusammengefasst das ein versehendliches drücken nicht einen ungewünschten Effekt führt
PC an 2 Tasten
PC Reset 2 Tasten
Raspberry Pi Hardreset/Start aus Schlaf 2 Tasten
Jeweils eine Taste haben die Funktion
Display
Ein/Aus
Selekt
Menü
Up
Down
Raspberry
Shutdown - leider noch nicht funktionstüchtig ,irgendwo noch ein programmierfehler ... leider ...
Wer sich fragt wieso nur noch Klare Plexyglasscheiben .. wo zuwischendurch ein Bild gab mit den Feinen Gittern dahinter ... es gabd da ein kleines Akkustisches Problem .. ich habe es nicht geschafft die Plexyglasplatten mit den Gittern so zuverbinden das es nicht zu klirrgeräuschen kommen konnte..
Das wars erstmal .. vielleicht kommen noch Microupdates ... vielleicht auch nicht .. Jedenfalls war es ein teuerer Spass ...
(Geändert von Postguru um 19:26 am Mai 21, 2014)
(Geändert von Postguru um 19:28 am Mai 21, 2014)
