-- Veröffentlicht durch ocinside am 23:42 am 12. Mai 2013
Ich kann das Problem nicht so ganz nachvollziehen, denn wenn es in 20cm Abstand einwandfrei klappt, sollte es eigentlich auch mit 10cm Abstand klappen, solange du mit den Sendedioden wirklich vor dem IR-Empfänger des zu bedienenden Gerätes liegst.
Wo die eigentliche Schaltung liegt, ist dabei nicht relevant und die Kabellänge ist ebenfalls unproblematisch.
Der IR-Repeater könnte sogar in einer anderen Etage untergebracht werden.
-- Veröffentlicht durch WTRiker am 20:10 am 4. Mai 2013
das hab ich alles schon versucht.Nur in der Position wie auf dem Bild zusehen funktioniert es absolut Störungsfrei.Vielleicht sollte ich noch erwähnen das Sender und Empfänger sich in unterschiedlichen Räumen befinden.Ich würde aber gerne die Sache mit den Widerständen trotzdem mit ausprobieren.Ich werde mal zur Sicherheit nochmal versuchen den Repeater mit einem anderen Gerät zu verwenden.So,ich habe jetzt versucht nur meinen Fernseher über den Repeater zu steuern.Dazu habe ich die Sendedioden ca. 20cm an die Stelle gelegt wo der Fernseher
seinen IR Empfänger hat,bin dann in das andere Zimmer wo der Empfänger des Repeaters liegt und habe versucht den Fernseher mit allen möglichen Tasten zu steuern.Leider kommt dabei gar keine Verbindung zu
Stande.Ich habe dabei immer die Sendedioden mit meinem Handy gefilmt um sicher zu gehen das die IR Sendedioden auch was machen.
Und ja sie blinken.Also liegt es vermutlich am Repeater und nicht an meinen Geräten.
(Geändert von WTRiker um 12:45 am Mai 5, 2013)
-- Veröffentlicht durch ocinside am 19:18 am 4. Mai 2013
Ich dachte du möchtest die NICHT so weit weg legen.
Die Sendedioden vom IR-Repeater muß man immer relativ nah an das Gerät legen.
Das ist wie gesagt so gewollt, damit die Sendedioden nicht den Empfänger beeinflussen.
Wenn es wie gewollt nah klappt, kannst du doch einfach die beiden IR-Dioden wie in der Anleitung beschrieben schön einschlumpfen und dann z.B. die Kabel unter dem Gerät verlegen, so daß nur noch die eine oder beide IR-Sendedioden beispielsweise von unten direkt vor dem Gerät liegen.
-- Veröffentlicht durch WTRiker am 14:01 am 4. Mai 2013
boah wieder eine super schnelle Antwort:punk::punk::punk:
Hmm,verstehe ich nicht ich möchte ja das das Signal stark genug ist damit ich die Dioden irgendwo im Zimmer hinlegen kann.
Mit den 20 cm funktioniert es super.
Wie muss das ganze dann mit den Widerständen aussehen?Und wie groß müssen diese dann sein?
(Geändert von WTRiker um 14:06 am Mai 4, 2013)
-- Veröffentlicht durch ocinside am 13:10 am 4. Mai 2013
Funktioniert es denn jetzt mit den 20cm Abstand einwandfrei oder klappt es nach wie vor immer nur ab und zu ?
Dann hört es sich eher so an, als ob das Signal ungünstig am oder im Gerät reflektiert wird oder zu stark ist.
Da könntest du es entweder auf eine IR LED umlöten (die andere durch einen Widerstand ersetzen) oder vor den beiden LEDs einen Widerstand einlöten oder die IR LED evtl. einfach nur etwas filtern.
-- Veröffentlicht durch WTRiker am 12:44 am 4. Mai 2013
Hi,
ich hab es aufgegeben und habe mir erneut einen Repeater zusammen gelötet.Mit dem Teil habe ich genau das selbe Problem.
Lege ich die IR Sendedioden an eine bestimmte Stelle ca.0.5m entfernt vom Gerät funktioniert alles prima.Es ist bestimmt nicht gewollt das das Ganze so aussehen soll den dann würde meine Frau das hier mit mir machen.Bin ein bisschen am verzweifeln.
(Geändert von WTRiker um 12:47 am Mai 4, 2013)
-- Veröffentlicht durch ocinside am 10:56 am 30. April 2013
0,5-1 Volt wäre wirklich etwas wenig, allerdings wird dein Messgerät zu träge sein, um die Pulse genau messen zu können.
In deinem Video sieht es eigentlich nicht zu schwach aus, also daran wird es bei dir nicht liegen.
Zu hoch darf die Spannung auch nicht sein (ca. 2,6V gesamt, also ca. 1,3V pro IR-LED), denn wir möchten die IR Sender ja relativ nah an das Gerät legen und den TSOP mit dem gesendeten Signal nicht unnötig stören.
-- Veröffentlicht durch WTRiker am 12:01 am 26. April 2013
Na bei den Preisen für die Teile wäre es natürlich Blödsinn so was rauszuschicken.
Ich würde mir die Teile dann schon selber kaufen.Mein Ergeiz ist nur geweckt jetzt herauszufinden was da kaputt ist.Ich habe mal die Spannung an den IR Dioden gemessen die soll ja 1,5 bis 2,0V betragen,laut dem was ich so
im Internet gefunden habe,bei mir liegt die Spannung bei 0.5 und 1Volt könnte es sein das entweder der vorgeschaltete Widerstand oder der Transistor defekt ist? Meine Quelle.
IR-LED prüfen
(Geändert von WTRiker um 21:16 am April 28, 2013)
-- Veröffentlicht durch ocinside am 11:52 am 26. April 2013
Hmm, wenn die Batterie sehr heiss wurde, hört sich das eher nach einem direkten Kurzschluss an, denn wenn eines der Bauteile das verursacht hätte, wäre es zumindest sehr wahrscheinlich ebenfalls abgeraucht.
Oder es war ein Kurzschluß am Kabel der IR Dioden und deshalb ist der BD139 Transistor nicht mehr 100%ig in Ordnung.
Schade, daß du die genaue Lötstelle nicht mehr weißt.
Hattest du davon vielleicht auch schon ein Foto aufgenommen ?
Auf Verdacht einen Transistor oder einen IC oder die IR LEDs oder ähnliches rausschicken, hilft wahrscheinlich nicht weiter.
-- Veröffentlicht durch WTRiker am 11:02 am 26. April 2013
7.8V vor dem Spannungsteiler 5.03V messe ich hinter dem Spannungsteiler.
So lange ich nichts mache flackert nichts,die rote LED nicht und die IR Dioden auch nicht.Ich hab mal 30 min lang die IR Dioden mit meinem Handy gefilmt.kein flackern.
Was jetzt wieder komisch ist,trotz neuer Batterie fehlen wieder irgendwie 2 Volt
aber das ist ja egal solange die 5 Volt hinter dem Spannungsteiler rauskommen.
(Geändert von WTRiker um 11:55 am April 26, 2013)
-- Veröffentlicht durch WTRiker am 9:35 am 26. April 2013
Das einzige was ich noch weiss ist das die Batterie sehr heiss wurde.
Zitat von ocinside um 19:08 am April 23, 2013 Das sieht soweit richtig aus, aber irgendwas muß ja schief laufen bzw. schiefgelaufen sein. Vielleicht liegt es doch an deiner ersten Anregung:
Kannst du noch ganz genau sagen, wo die Fehler waren ? Vielleicht kommen wir ja damit auf den richtigen Weg und evtl. kann ich dir dann schon sagen, ob da irgendwas bei zerstört wurde. |
-- Veröffentlicht durch ocinside am 8:07 am 26. April 2013
Löte es lieber nicht aus, denn das kann eigentlich nur schlechter werden.
Wenn ich vom Thementitel und deinem ersten Beitrag ausgehe, hört es sich für mich so an, als ob zu Beginn etwas schiefgelaufen war.
Du kannst ja mal mit deinem Messgerät die Eingangsspannung vor und die Ausgangsspannung nach dem Spannungsregler nachmessen.
Und schau dir die rote LED oder die beiden Infrarot Sendedioden nochmal mit der Digicam an.
Leg den IR-Repeater genau an die selben Position, wo er betrieben werden soll.
Flackern die LEDs auch ohne drücken einer Fernbedienungstaste ?
Vielleicht stört eines der Geräte den Empfang.
-- Veröffentlicht durch WTRiker am 20:24 am 25. April 2013
wie du sagtest habe ich noch mal ganz in ruhe sämtliche Lötstellen
nachgelötet.Isolierung der Brücken habe ich auch gemacht.
Leider konnte ich damit keine Änderung bewirken.
Der Stand ist also nach wie vor das wenn ich die IR Dioden ca. ein halben Meter vor dem zu bedienenden Gerät in meinem Fall einen Receiver lege funktioniert die Bedienung nur sehr Eingeschränkt bis gar nicht.
Ich habe mal Versucht meinen Fernseher zu bedienen aber da funktioniert gar-nichts.
Ich würde auch nochmal versuchen alles noch einmal zu löten allerdings weiß ich nicht in wie fern man die Bauteile beim auslöten beschädigen kann?Ich hab da noch eine Europlatine mit Streifen-raster rumliegen.
(Geändert von WTRiker um 21:14 am April 25, 2013)
(Geändert von WTRiker um 9:32 am April 26, 2013)
-- Veröffentlicht durch ocinside am 8:05 am 25. April 2013
Selbst 50 Meter Kabel werden der Batterie keinen Strom kosten und über Nacht darf die Batterie nicht leer werden.
Entweder die Batterien sind wirklich allesamt uralt (das kannst du einfach auf der Verpackung nachlesen) oder es ist etwas noch nicht ganz sauber gelötet.
Da sind ein paar Lötstellen, die man nochmal nachlöten könnte.
Desweiteren würde ich unbedingt empfehlen, die nachträgliche übereinanderlaufende Drahtbrücke zu isolieren, sonst könnte sie beim Einbau mit den darunterliegenden Lötstellen verbunden werden.
Also am besten alles nochmal durchgehen und ganz in Ruhe nachlöten.
-- Veröffentlicht durch WTRiker am 22:39 am 24. April 2013
:punk::punk:Hmmmm,Shit zu früh gefreut,:punk::punk:
gestern hatte das Teil noch funktioniert.Heute wollte ich es endgültig zusammen schrauben und was soll ich sagen nichts ging mehr.Also was mach ich,ich messe erstmal die neue Batterie nach nur noch 7,5V drauf über Nacht 1,8 Volt wech.
Wieder los neue Batterie geholt.Jetzt gehts. Aber nur sporadisch und das auch nur wenn ich die IR Dioden ca.1,5 m vor dem zu bedienenden Gerät lege.
Bin langsam am verzweifeln :noidea::noidea::noidea::noidea::noidea:
Ich werde heute mal ein anderes Kabel versuchen.
Bis jetzt hatte ich ein Telefonkabel J-Y(St)Y 2x2x0,8 dran ca. 4m lang
(Geändert von WTRiker um 4:00 am April 25, 2013)
-- Veröffentlicht durch WTRiker am 19:37 am 23. April 2013
:punk::punk::punk:so ihr lieben,ich habe jetzt nochmal alles durchgecheckt und es ist alles in Ordnung.Und jetzt kommt ´s´ obwohl an den IR Dioden eindeutig was angekommen ist haben sie das Signal warum auch immer nicht richtig weitergegeben.Ich hab jetzt nochmal ne neue Batterie ein gebaut (die dritte) und hoppla auf einmal ging es.Allerdings nur sporadisch.Aber das lag dann daran das ich die IR Dioden nicht zusammen gelötet hatte sondern nur in einer Lüsterklemme geschraubt hatte.Nun funktioniert alles eins AAAAA.
Watn Sch... da holt man sich ne Batterie an der Tanke und die ist nicht mal richtig vollgeladen ich hab dann die genommen die hinten hingen.
Die machen das nämlich so,wenn die neue Ware bekommen kommt das alte nach vorne und die neue Ware nach hinten.Das als kleiner Tipp.:punk::punk::punk:
-- Veröffentlicht durch ocinside am 19:08 am 23. April 2013
Das sieht soweit richtig aus, aber irgendwas muß ja schief laufen bzw. schiefgelaufen sein.
Vielleicht liegt es doch an deiner ersten Anregung:
Nun muss ich auch sagen das ich beim löten zwei Fehler gemacht hatte und das Teil so in Betrieb genommen hatte. |
Kannst du noch ganz genau sagen, wo die Fehler waren ?
Vielleicht kommen wir ja damit auf den richtigen Weg und evtl. kann ich dir dann schon sagen, ob da irgendwas bei zerstört wurde.
-- Veröffentlicht durch WTRiker am 17:17 am 23. April 2013
Ok,
die eingekreiste Stelle ist Ok,kein Kontakt zur neben liegenden Stelle vorhanden.
Der 10k Widerstand ist ok.Ist an der Stelle nur ein bisschen angekratzt habe gemessen alles okay.Ich habe bereits mehrere Fernbedienungen getestet.
Hier ein Bild mit den Brücken.Die Brücken vom Poti haben keinen Kontakt zu den unteren Stellen.
(Geändert von WTRiker um 17:20 am April 23, 2013)
-- Veröffentlicht durch ocinside am 13:35 am 23. April 2013
Mir fallen zwei Sachen auf, die nicht ganz OK sind.

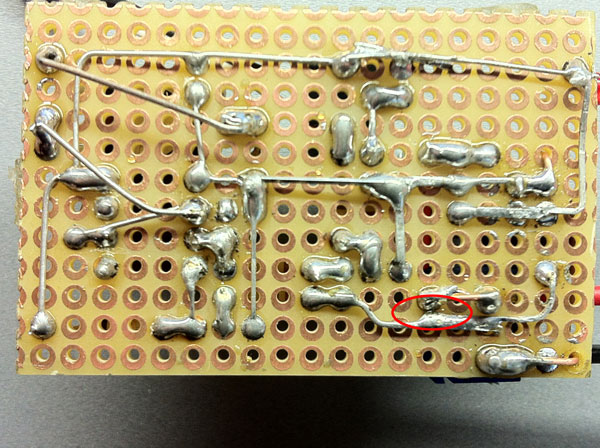

Zum einen die rot eingekreiste Lötstelle, allerdings kann ich nicht 100%ig erkennen, wie die oberen zusätzlichen Brücken von dir verlaufen:
Zum anderen gefällt mir dein 10K Widerstand nicht so gut, da er anscheinend ziemlich stark zusammengedrückt wurde und dadurch gerissen ist.
Den könntest du mal nachmessen und ggf. tauschen.
Ansonsten geh am besten nochmal alles ganz in Ruhe durch und versuche auch mal zum Test eine andere Fernbedienung mit einem anderen Gerät.
-- Veröffentlicht durch WTRiker am 11:08 am 22. April 2013
So sieht es jetzt fertig gelötet aus.Ich habe den anderen Pin des Potis dann auch wie du gesagt hast mit einer Brücke mit dem Mittelpin des Poti`s`verbunden. Nagel neue Batterie eingebaut.
Habe auch mal den NE 555 IC mal raus gezogen und wieder reingesteckt, natürlich spannungslos.Eigentlich sieht alles ok aus.
Ich hab jetzt Stück für Stück den Poti mal in die eine mal in die andere Richtung gedreht,und dabei immer wieder den Powerknopf an der Fernbedienung gedrückt die IR Dioden leuchten
Aber es passiert. nix:noidea::noidea::noidea:
Ich habe ein Multimeter da,vielleicht nützt das was.
Um sicher zu gehen habe ich den Poti mal durch gemessen.Der funktioniert.
(Geändert von WTRiker um 11:11 am April 23, 2013)
(Geändert von WTRiker um 11:43 am April 23, 2013)
-- Veröffentlicht durch ocinside am 7:57 am 22. April 2013
Das mit der Masse steht aber so nicht in der Anleitung ;)
Wenn du den freien Pin vom Drehpoti "loswerden" möchtest, löte ihn am besten einfach mit einer kurzen Drahtbrücke an den mittleren Drehpoti Pin.
Ansonsten sieht alles richtig aus :thumb:
-- Veröffentlicht durch WTRiker am 18:26 am 21. April 2013
Okay ich hab mir jetzt ein 10k Poti und ein 1k Widerstand besorgt.Wie genau muss ich das jetzt einlöten?Mit meinem begrenztem Wissen würde ich das so machen.
(Geändert von WTRiker um 7:40 am April 22, 2013)
-- Veröffentlicht durch ocinside am 12:00 am 21. April 2013
Gern geschehen, dafür sind wir doch da ;)
-- Veröffentlicht durch WTRiker am 11:36 am 19. April 2013
okay mach ich.
ach noch was ich möchte mich mal dafür bedanken das du mir
immer so schnell antwortest.Bei so vielen Beiträgen ist das bestimmt nicht einfach.Also an dieser Stell ein herzliches Danke und macht weiter so.
Dirk
-- Veröffentlicht durch ocinside am 10:50 am 19. April 2013
Das würde ich nicht verwenden.
Denn zum einen sieht es eher wie ein Ladegerät aus, zum anderen müßtest du den 5 Volt Spannungsregler wieder auslöten, da die 5,5 Volt am Eingang nicht reichen werden und last but not least sollte die Batterie seeehr lange halten.
Meine 9 Volt Batterie vom ersten IR-Repeater Versuch ist immernoch nicht leer.
Du kannst natürlich ein Netzteil verwenden, dann sollte es aber ein geregeltes 5 Volt Netzteil sein und nach dem 7805 angeschlossen werden.
Man könnte z.B. den USB Anschluss des PCs dafür verwenden, aber verwende lieber erstmal die Batterie, bis geklärt ist was dein IR-Repeater hat.
-- Veröffentlicht durch WTRiker am 9:08 am 19. April 2013
Kurze Frage ,
ich hab hier noch ein 5.5V Netzteil rumliegen könnte ich das verwenden? Dann würde ich ich mir den Batteriewechsel sparen.
Und wenn ja,was muss ab und was wo ran?
(Geändert von WTRiker um 9:12 am April 19, 2013)
(Geändert von WTRiker um 9:13 am April 19, 2013)
-- Veröffentlicht durch ocinside am 9:24 am 18. April 2013
Das sieht gut aus und die beiden IR-LEDs leuchten stark genug :thumb:
Verwende sicherheitshalber trotzdem mal eine andere Batterie und falls es mit der frischen Batterie auch nicht klappt, löte noch den Poti ein.
-- Veröffentlicht durch WTRiker am 16:44 am 17. April 2013
Okay,
hier ein Bild der Ober und Unterseite.Die IR Dioden habe ich auch nochmal getestet und siehe da sie funktionieren nun doch.Aber nur sehr schwach.
Weil ich eine Kabelklemme mit eingelötet habe,habe ich das zum Verständnis mit Pfeilen gekennzeichnet.wie die Kontrolldiode verlötet ist.
Wahrscheinlich werde ich die Sache mit dem Poti noch mit einbauen.
Und so sieht es aus wenn das Teil in Betrieb ist.
(Geändert von WTRiker um 17:24 am April 17, 2013)
-- Veröffentlicht durch ocinside am 8:16 am 17. April 2013
Sieht doch gar nicht so schlimm aus ;)
Soweit ich das auf dem Bild erkennen kann, sieht alles richtig aus.
Wenn die Oberseite mitsamt der Kabel auch stimmt und die Lötstellen alle richtigen Kontakt haben, sollte das klappen.
Wenn du Lust hast, kannst du ja nochmal ein Bild von der Platinenoberseite und den Kabeln zeigen.
Wäre natürlich schön, wenn die alten LEDs noch Laufen würden, damit wir die wenigstens ausschließen können.
Teste die am besten nochmal.
-- Veröffentlicht durch WTRiker am 0:22 am 17. April 2013
Hier erstmal ein Foto meiner :punk:"Lötkunst":punk:
(Geändert von WTRiker um 0:23 am April 17, 2013)
-- Veröffentlicht durch ocinside am 8:41 am 15. April 2013
Eigentlich sollte es auch mit anderen IR-Dioden funktionieren, allerdings kann es sein, daß du den Timer IC für die Trägerfrequenz etwas anpassen mußt.
Wie man die Frequenz ändern kann, ist auf der IR-Repeater FAQ Seite erklärt.
Aber vielleicht postest du erstmal ein Foto von deinen Lötstellen.
-- Veröffentlicht durch WTRiker am 15:35 am 14. April 2013
Hallo,
ich habe jetzt meinen IR-Repeater fertig gelötet.
Die rote Kontroll- LED blinkt wenn ich mit der FB was mache.
Die IR Sendedioden machen aber keinen Mucks.
Ich habe schon mit dem Handy nachgeschaut kein Signal an den Dioden.
Nun muss ich auch sagen das ich beim löten
zwei Fehler gemacht hatte und das Teil so in Betrieb genommen hatte.
Ich glaube ich habe die Dioden geschrottet.Ich habe aber noch ein paar alte Fernbedienungen im Keller.Könnte ich die Dioden davon verwenden?
Ich hab jetzt einfach mal die Dioden aus den alten Fernbedienungen
ausgebaut und siehe da jetzt kommt an den
Sendedioden zumindest erst mal was an.Leider kann ich aber noch nichts
bedienen.Ich hab bisher drei Fernbedienungen ausprobiert.
Alle drei Fernbedienungen sind nicht älter als 4 Jahre ich glaube nicht das es daran liegt.Sicher habe ich noch etwas anderes zerschossen nur was?
(Geändert von WTRiker um 18:06 am April 14, 2013)
