-- Veröffentlicht durch coldtobi am 15:50 am 3. Sep. 2002
Zitat von Nsp am 18:50 am April 19, 2002 Schau mal in die Zeichnung, +5V und GND sind praktisch dein Steckernetzteil. Nirgendwo ist eingezeichnet, das die +5V auf den LPT-Stecker gehen. Die Masse hingegen kannst du ruhig mi beiden verbinden, sollte nicht schlimm sein. Die Zeichnung ist verwirrend gezeichnet. Das mit den Bildern ist das schwierige, meine Billig-Digicam macht Indoor beschissene Bilder. |
Wenn Du die Masse nicht mit dem Steckernetzteil verbindest, hast de nen offenen Stromkreist, und brauchst da Netzteil gar nicht anschliessen....
Die Masse muss am LPT angeschlossen sein, sonst haste Signalmäßig nen offenen Stromkreis.....
-- Veröffentlicht durch psycho am 3:30 am 31. Aug. 2002
hallo!
ich habe mir auch ein lcd gebastelt, eine frage nochmal zu der poti belegung. mei ne anschlüsse sind in einer reihe. was muss ich wie auf meinen poti legen ich habe welche von conrad (art. nr 445665 & 445606) das steht in der englischen beschreibung 1=A , 2=S , 3=E
(von links nach rechts gesehen) ich habe jetzt auf 1=+ gelegt , auf 2 = - (GND) und nur bei einem (100 Ohm) den 3. belegt wie in der zeicnung beschrieben. der kontrast und die led stärke lassen sich regeln, aber ich bekomme den lcdprint o. winamp nicht damit zum laufen.
danke
tobias
-- Veröffentlicht durch Nsp am 12:21 am 20. April 2002
Stimmt aber, wenn man die Leiter verfolgt springt man sehr schnell zu einem anderen über.
So erkennt man das besser:
Aber jedem das seine.
-- Veröffentlicht durch ocinside am 11:27 am 20. April 2002
Ts, das mit der besch** Zeichnung habe ich gerade überlesen :hell: :lol:
Überall wo ein Punkt eingezeichnet ist, gibt's 'ne Verbindung, ansonsten nicht.
-- Veröffentlicht durch Nsp am 9:43 am 20. April 2002
Nein, die Verbindung muß sogar sein, sonst kannst du den Kontrast nicht regeln.
-- Veröffentlicht durch MFV am 19:11 am 19. April 2002
Ja.. du hast recht. Man kann wirklich schlecht erkennen, dass die 5 Volt nicht mit dem lpt verbunden sind.
Die Verbindung zum 10 k poti stellt auch keine problem da?
----
Versuchs mal bitte mit den Fotos... die Qulität ist nicht so wichtig. Ich würde es einfach nur mal gerne sehen.
MFV
-- Veröffentlicht durch Nsp am 18:50 am 19. April 2002

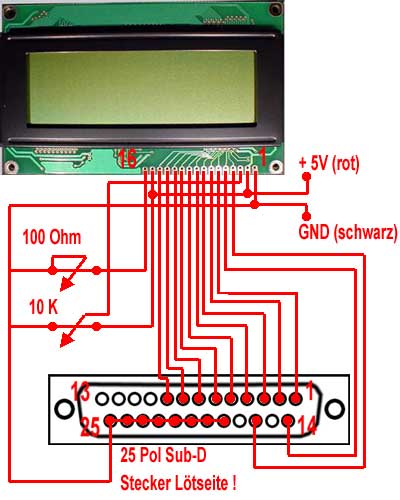

Schau mal in die Zeichnung, +5V und GND sind praktisch dein Steckernetzteil. Nirgendwo ist eingezeichnet, das die +5V auf den LPT-Stecker gehen. Die Masse hingegen kannst du ruhig mi beiden verbinden, sollte nicht schlimm sein. Die Zeichnung ist verwirrend gezeichnet.
Das mit den Bildern ist das schwierige, meine Billig-Digicam macht Indoor beschissene Bilder.
-- Veröffentlicht durch MFV am 18:11 am 19. April 2002
Ist das kompliziert...
Also löte ich einfach die "+5V (rot)" nicht unten an den LPT und verbinde sie mit dem +4,5 v vom Steckernetzteil?
Und den GND löte ich so wie in der Zeichnung an, aber schließe "GND (schwarz)" nicht an den - Pol des Steckernetzteils an?
Richtig so?
Noch was: Du hast das Display doch in ein Gehäuse gepackt?! Kannst davon mal paar Bilder schicken?
MFV
-- Veröffentlicht durch Nsp am 8:35 am 19. April 2002
Die 4,5 V sind laut Datenblatt sogar die empfohlene Spannung.
Wenn du die 4,5V nimmst darfst du die Spannung auf keinen Fall an den LPT anlöten, weil es sonst bereits ein Spannungsunterschied von 0,5V gibt und zwischen dem Mainboard und dem Steckernetzteil fließt ein Strom. Die Masse hingegen musst du sogar an die Masse vom LPT anbringen, sonst zeigt das Display evtl nichts an, weil es die Daten nicht erkennt. Habe ich hier so erlebt, als ich so ein Steckernetzteil nehmen wollte, deshalb griff ich dann auch zum PC-Netzteil.
Den Kontakt am Poti kannst du nicht frei lassen, der muss mit dem einen Kontakt am selben Poti verbunden werden, wo die Masse anliegt, wie es in der Zeichnung auch gezeichnet ist. Rechts und Links in der Zeichnung sind die Beiden Kontakte am Poti die auf derselben Seite liegen. Der Pfeil in der Zeichnung entspricht dem mittleren Kontakt auf der anderen Seite.
-- Veröffentlicht durch MFV am 19:47 am 18. April 2002
Ja stimmt... die Beleuchtung zieht sicher ganz schön was.
Aber dann habe ich noch drei Fragen (sorry, aber ich bin newbee):
- Ist es OK, wenn ich ein Netzteil mit 4,5 V verwende?
- Darf der + 5V und GND mit dem LPT Stecker verbunden sein, wie es in der Zeichnung ist (siehe ggf. Schaltplan unten)?
- Die Proti haben ja drei Anschlüsse.. bei dem 100 Ohm sind aber nur zwei benutzt. Was mache ich mit dem leeren? Muss ich den an einen anderen löten oder freilassen?
Bissel viele Fragen, aber ich weiß es eben (noch) nicht.
Thx und viele Grüße
MFV
-- Veröffentlicht durch Nsp am 19:42 am 18. April 2002
Die Hintergrundbeleuchtung zieht 480 mA laut dem Datenblatt meines Displays, der Rest ist dagegen ein Witz. Mit 500 mA biste auf der richtigen Seite.
-- Veröffentlicht durch MFV am 14:05 am 18. April 2002
Ok... werde ich so machen.
Wie viel mA muss das Netzeil leisten?
MFV
-- Veröffentlicht durch Blendy am 0:06 am 18. April 2002
Also, wenn das keiner umstellt, kannst du natürlich auch ein Steckernetzteil nehmen, aber das muss dann halt auch abschalten, wenn der PC aus ist.
-- Veröffentlicht durch MFV am 21:46 am 17. April 2002
Das ist mir zu kompliziert, da mein Netzteil sowieso schon sehr ausgenutzt ist.
Wo ist das Prob mit dem externen netzteil. Umstellen wird das schon keiner. Und zum Schutz kann man über den Einsteller ja auch Klebeband rüber kleben.
Aber technisch geht das doch????
MFV
-- Veröffentlicht durch Nsp am 20:52 am 17. April 2002
Neee viel zu riskant, falls da jemand seine Finger nich von lassen kann und sagen wir 12V einstellt. Mit Netzteil ist das Standard-PC-Netzteil gemeint.
Mit dem 4-Pin-Molex ("SVS 5") klemmst du dich an einen der Anschlüsse und zapfst die rote un einer der schwarzen Adern an und führst die Drähte irgendwie nach aussen. Ich mach das im Moment per offenen Gehäuse, werde das aber irgendwann gegen die Methode mit den beiden Bauteilen "HEBLM 25" und "HS 25-9" ersetzen.
Und aussen geht das Kabel dann in das Steckergeäuse. Innen drin hatte ich die letzten beiden Drähtchen (Kontakt 24 & 25) von der Anschlussleiste abgelötet und mit dem Stromkabeln verbunden (einfach zusammengelötet) und per Schrumpfschlauch isoliert, damit nicht unabsichtlich nen kurzer darin entsteht.
-- Veröffentlicht durch MFV am 18:56 am 17. April 2002
Hmm...
das macht die Sache ja schwieriger.
Mit Netzteil meinst du ein handelsübliches Steckernetzteil?
Wie hast das denn mit den zwei Kabeln, die aus dem 1:1 Kabel Stecker kommen, verbunden?
MFV
-- Veröffentlicht durch Nsp am 18:49 am 17. April 2002
Naja, quasi seperat, eben vom NT (5V). Dazu habe ich an dem 1:1-Kabel (das "AK 450") zwei der Leitungen für die Datenmasse zweckentfremdet. Den einen Stecker habe ich aufgemacht und ein weiteres Kabel angebracht, das im Stecker mit den zwei Leitungen verbunden ist.
Aber auf keinen Fall an den LPT die 5V anlöten, das himmelt alles!
Das Kabel kommt vom NT in den Stecker ist dort mit den zwei Leitern verbunden und die Lötstelle gut isoliert und geht direkt zum Display am anderen Ende des Kabels. So habe ich nur ein Kabel für alles.
(Geändert von Nsp um 18:51 am April 17, 2002)
-- Veröffentlicht durch MFV am 18:43 am 17. April 2002
Thx...
Danke für die Tipps.
Hat mir echt geholfen...
Versorgst du das LCD über die Schnittstelle oder seperat?
MFV
-- Veröffentlicht durch Nsp am 18:31 am 17. April 2002
Bist du wahnsinnig oder ist dein Portemonaie einfach zu dick? Conrad ist in der Sache einfach viel zu teuer. Bestell die Teile bei Reichelt.
Ich hab für mein Display folgende Teile verwendet:
AWG 28-16G
LCD 204A LED
PT 10-L 100
PT 10-L 10K
D-SUB BU 25
AK 450
SP 2012 sw
SV U
Schau mal nach und vergleiche einfach mal.
Ach ja: Um männlich von weiblich zu unterscheiden gibts auch bei uns Menschen einen kleinen Unterschied.
Mit dem Stromversorgungsstecker ist so ein Teil gemeint, wie er an Festplatten etc. angebracht ist. Bei Reichelt unter "SVS 5" zu haben. Den brauchst du, weil der LPT nicht genügend Strom liefern kann, den das LCD benötigt.
(Geändert von Nsp um 18:44 am April 17, 2002)
-- Veröffentlicht durch MFV am 16:40 am 17. April 2002
Hi!
Ich habe hier die Anleitung zum LCD-Display gefunden und wollte das mal nachbauen.
Bin noch Anfänger und habe einige Fragen an euch:
Und zwar wollte ich die Teile bei Conrad bestellen.
Als LCD hatte ich vor ein 20x4 Display (Conrad Nr. 18 72 75-22) zu verwenden.
Aber bei den Steckern weiß ich net ganz weiter... Und zwar steht da:
1x "männlichen" 25 pol Sub-D Stecker (z.B. von einem nicht benötigten Druckerkabel ablöten)
Ist damit ein Stecker oder eine Buchse gemeint? Könntet ihr mir ggf. die Conrad Bestllenummer nennen, weil ich irgendwie nicht weiß, welchen ich nehmen soll.
1x "männlichen" 4 poligen Netzteil Anschlußstecker mit Kabel (könnte man von Y-Adapterkabeln abkneifen)
Wozu brauche ich den und wie sieht das überhaupt aus?
Viele Grüße
MFV
